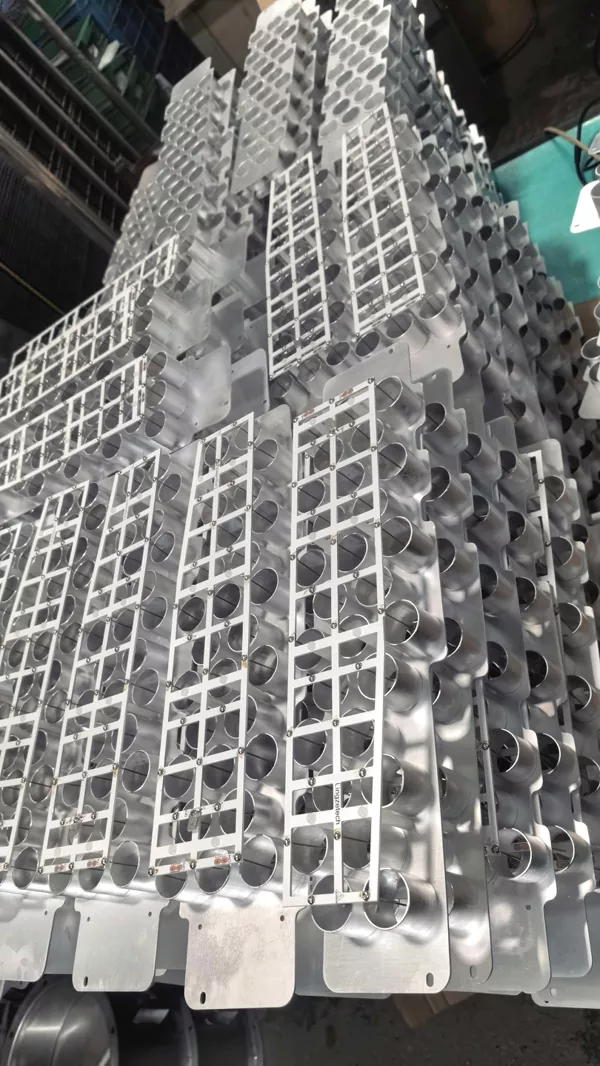

Elektrostatisk luftreningsmodul

DeFa Electrostatic Air Purification Module (även kallad ESP-modul) är en kompakt elektrostatisk högspänningsutfällningsenhet designad för integrering i luftbehandlingssystem, hushållsapparater och anpassad luftreningsutrustning. Den tar bort luftburet damm, PM2.5, bakterier och vidhäftade mikroorganismer genom att ladda partiklar i ett elektriskt fält och samla upp dem på motsatt laddade plattor. Modulen levereras av Shengyuan Technology (märket DeFa), en tillverkare med över 20 års erfarenhet av högspänningsaggregat och plasmasystem.

Modulen är tänkt som en OEM-komponent eller som en eftermonteringslösning. Dess mekaniska dimensioner, elektrisk ingång och luftflödesgränssnitt kan anpassas till specifika projektkrav. Typiska applikationer inkluderar luftrenare för bostäder, friskluftssystem, kommersiella HVAC-enheter och specialiserade industriella luftrenare. Eftersom kärntekniken inte är beroende av täta mekaniska filter, arbetar modulen med lågt luftflödesmotstånd och låg energiförbrukning.

Viktiga tekniska parametrar

Arbetsprincip

Modulen applicerar ett högspänningslikströmsfält mellan urladdningselektroder och kollektorplattor. Luftburna partiklar som kommer in i fältet blir elektriskt laddade och dras sedan till kollektorytan. Denna mekanism tar bort fint damm, rök, pollen och mikroorganismer utan det höga tryckfallet som förknippas med täta HEPA-media. Uppsamlingsplattorna kan tvättas och återanvändas, vilket minskar förbrukningskostnaderna under produktens livslängd.

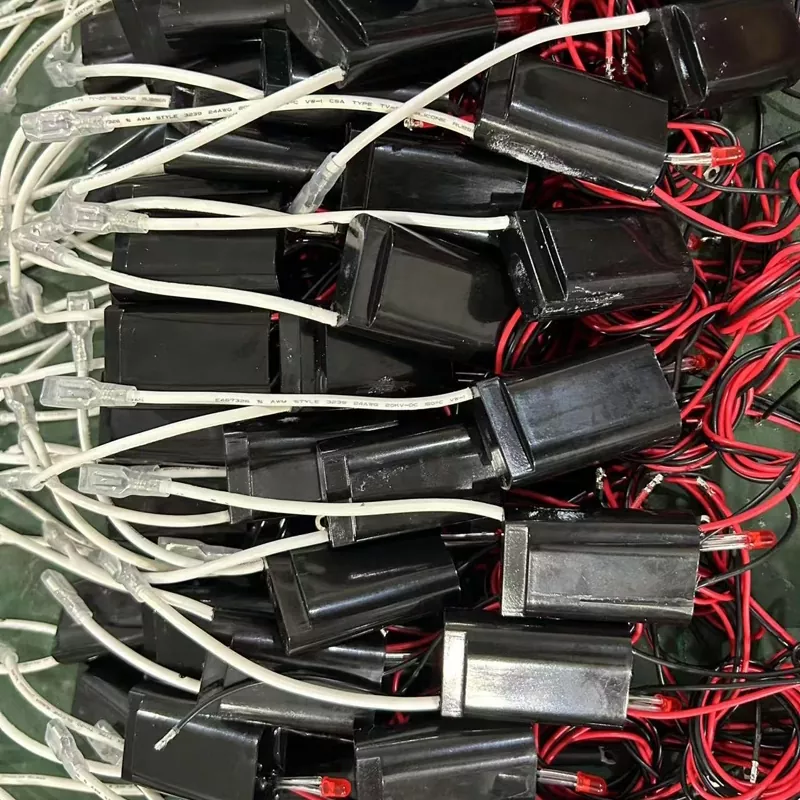

Högspänningsförsörjningen är konstruerad för stabil uteffekt även när inspänningen fluktuerar. Detta är viktigt för bostadsapplikationer där nätspänningen kan variera, och för mobila eller soldrivna installationer där strömkällan inte alltid är konstant. Effektnivån kan ställas in för att balansera reningseffektivitet med ozonproduktion, vilket håller kvarvarande ozon inom vanliga inomhusluftgränser.

Moduldesign och integrationsflexibilitet

Kompakt och anpassningsbar konstruktion

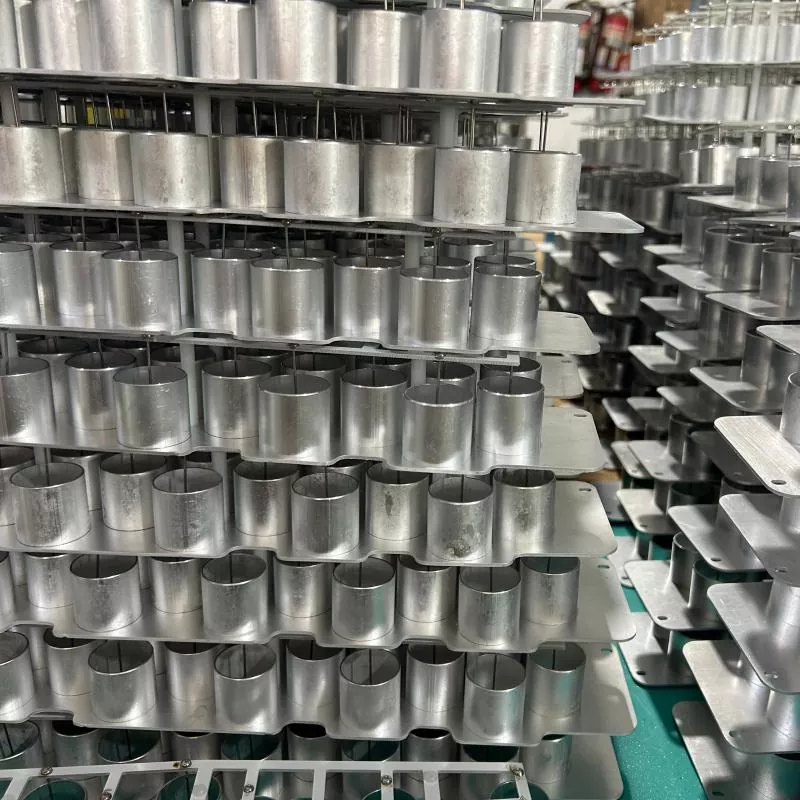

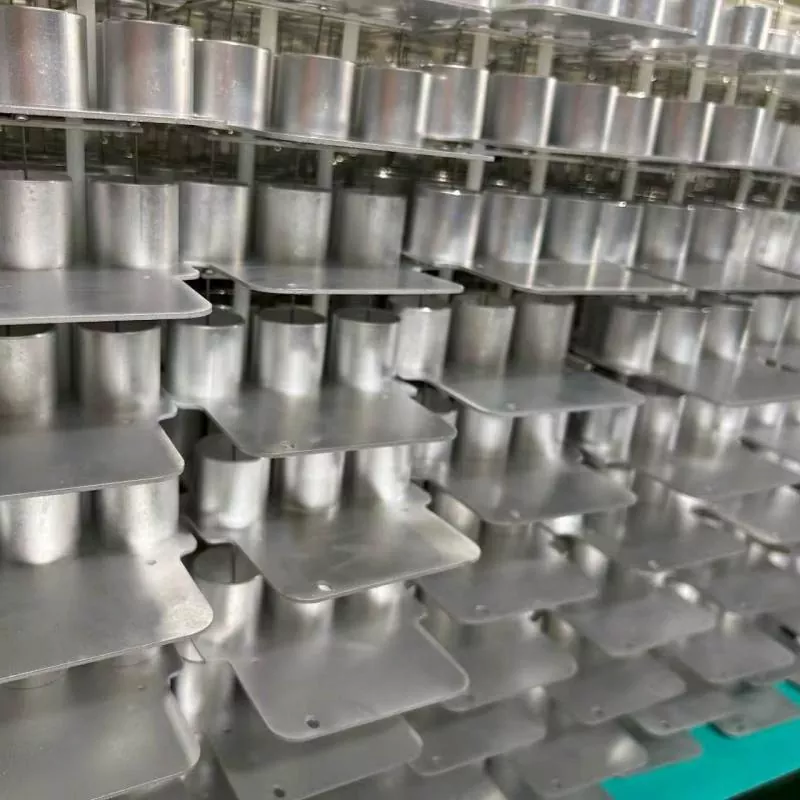

Modulen kan tillverkas i rektangulära, kvadratiska eller cirkulära formfaktorer för att matcha värdutrustningen. Monteringshål, elektriska kontakter och luftflödesriktning definieras under designfasen. Detta gör att ESP-modulen kan installeras inuti luftrenare, spiskåpor, HVAC-kanaler, takkassetter eller bärbara enheter.

Bred spänningsingång

Två huvudströmförsörjningsversioner finns tillgängliga. Lågspänningslikströmsversionen fungerar från 12V eller 24V och är lämplig för fordon, solsystem eller batteridriven utrustning. AC-versionen accepterar standard nätspänning och inkluderar en isolerad högspänningstransformator. Båda versionerna inkluderar överströms- och kortslutningsskydd.

Valfri sensor och kontrollgränssnitt

Modulen kan levereras med en enkel på/av-kontroll, eller med ett gränssnitt för PM2.5-givare, fläkthastighetssignaler eller en systemkontroller. Detta gör att värdenheten kan justera reningsintensiteten baserat på luftkvaliteten i realtid. En underhållssignal kan också ges för att indikera när uppsamlartvätt rekommenderas.

Typiskt tillämpningsområde

ESP-modulen är inte begränsad till en enda bransch eller installationstyp. Vanliga användningsområden inkluderar:

• Luftrenare för bostäder:Integrering i torn eller skrivbordsenheter för sovrum, vardagsrum och barnrum.
• Friskluftssystem:Monteras i tillopps- eller returkanaler för helventilation.
• Kommersiell HVAC:Eftermonteras i fläktkonvektorer, takkassetter eller luftbehandlingsaggregat på kontor, hotell och butikslokaler.
• Kollektivtrafik:Anpassad för luftrening av bussar, bussar och tunnelbanor med DC-ströminmatning och vibrationsbeständig design.
• Industriell och specialutrustning:Används vid utsugning av svetsrök, laserskärande avgaser eller elektronisk renrumsluftbehandling.
• Anpassade OEM/ODM-projekt:Modulstorlek, spänning, kontakttyp och kollektormaterial kan specificeras av kunden.

För hemmainstallation är modulen vanligtvis inbäddad i en färdig apparat snarare än installerad som en fristående exponerad enhet. DeFa kan leverera antingen den blotta modulen för OEM-användning eller en komplett sats med hölje och fläkt för direkt integration.

Installation och underhåll

Riktlinjer för integration

• Ge en luftflödesbana genom modulen med tillräcklig jämn fördelning över kollektorytan.
• Se till att högspänningssektionen är innesluten och oåtkomlig under drift.
• Använd den specificerade monteringsriktningen för att tillåta damm att lägga sig på uppsamlingsplattor utan att falla in i andra komponenter.
• Anslut strömförsörjningen enligt kopplingsschemat och verifiera jordningen om ett metallhölje används.

Samlarrengöring

Samlarplåtar bör inspekteras regelbundet beroende på föroreningsbelastning. Vid vanlig användning inomhus räcker det med rengöring var 1:e till 3:e månad. Uppsamlaren kan tas bort och tvättas med varmt vatten och milt rengöringsmedel, och sedan torkas helt innan den återinstalleras. De joniserande trådarna eller nålarna kan behöva bytas ut efter långvarig användning, beroende på driftsförhållandena.

Vanliga frågor

Kan modulen användas i en hushållsluftrenare?

Ja. Modulen kan integreras i en luftrenare för bostäder eller friskluftssystem. Den tar bort damm, PM2,5 och bakterier med låg strömförbrukning och lågt ljud. För hemmabruk är modulen normalt inbyggd i en komplett enhet med säkerhetskapsling och fläkt.

Vad är skillnaden mellan ESP- och HEPA-filtrering?

ESP-moduler använder ett elektriskt fält för att fånga upp partiklar på tvättbara plattor, medan HEPA-filter använder täta fibrer för att fånga upp partiklar. ESP-system har lägre luftflödesmotstånd och lägre utbyteskostnader eftersom uppsamlaren är återanvändbar. HEPA-filter kan uppnå högre enkelpassageeffektivitet för mycket fina partiklar, så vissa konstruktioner kombinerar båda teknikerna för maximal prestanda.

Genererar modulen ozon?

Under normal drift kan högspänningsurladdningen producera en liten mängd ozon. DeFa nätaggregat är inställda för att hålla ozonproduktionen under allmänt accepterade inomhusgränser. Om strängare ozonkontroll krävs kan en ozonreducerande katalysator eller lägre effektinställning användas.

Kan modulen anpassas för en specifik produkt?

Ja. Dimensioner, luftflödesklassificering, matningsspänning, kollektormaterial och kontakttyp kan alla anpassas. DeFa tillhandahåller teknisk support för integration, inklusive luftflödessimulering och elektrisk kompatibilitetstestning.

Är modulen säker för användning i upptagna utrymmen?

Högspänningsdelen är helisolerad och innesluten. När de integreras i en färdig apparat är alla tillgängliga delar isolerade från högspänningskretsen. Lågspänningsingången inkluderar även skydd mot överström och kortslutning.

Vad är den typiska livslängden för modulen?

Med regelbunden kollektorrengöring kan modulen fungera i 8 till 10 år eller längre. Högspänningsförsörjningen är designad för kontinuerlig drift och är testad för isoleringsprestanda före leverans.

Tillverkare Engineering Bakgrund

Shengyuan Technology (märket DeFa) är specialiserat på högspänningsaggregat, plasmagenerering och miljöreningsutrustning. Företaget har levererat komponenter och system till kunder i Nordamerika, Europa och Asien. För elektrostatiska moduler använder Shengyuan samma högspänningskontrollteknik som används vid industriell avgasbehandling, med modifieringar för integrering av bostäder och kommersiella produkter. Interntester inkluderar kontinuerlig drift, isolationsresistans och prestandaverifiering under variabel inspänning.
