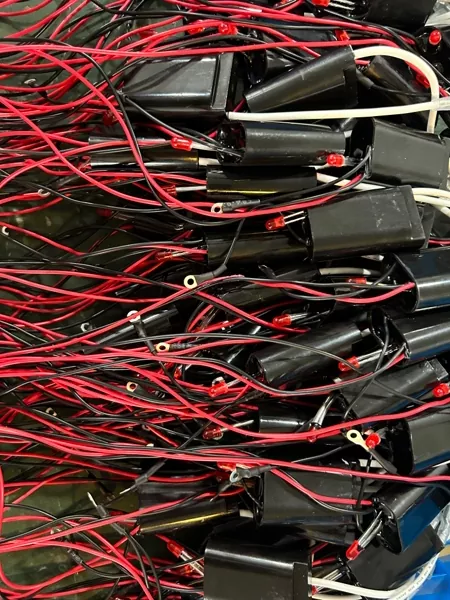

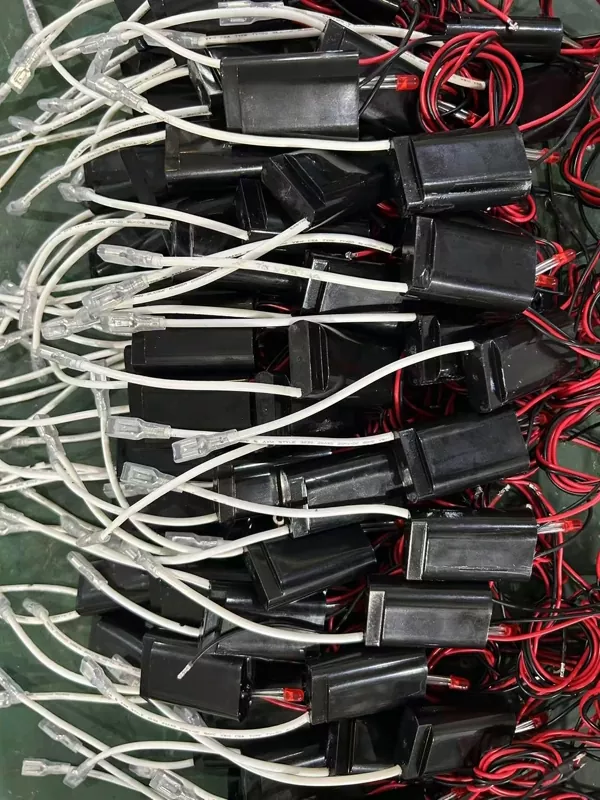

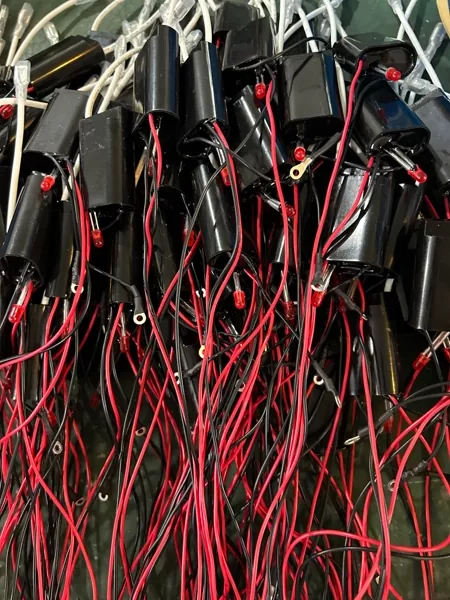

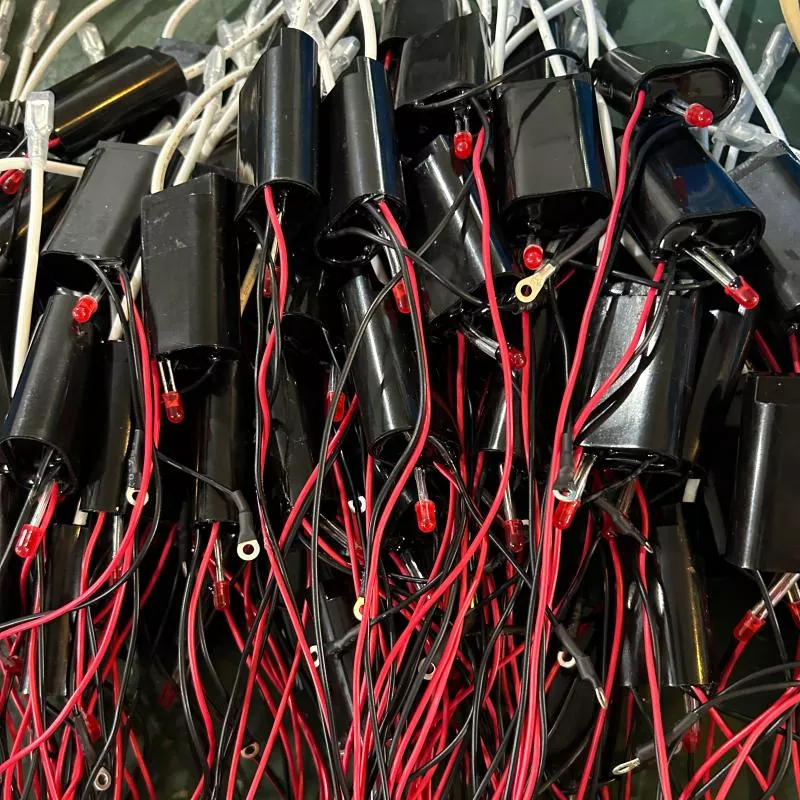

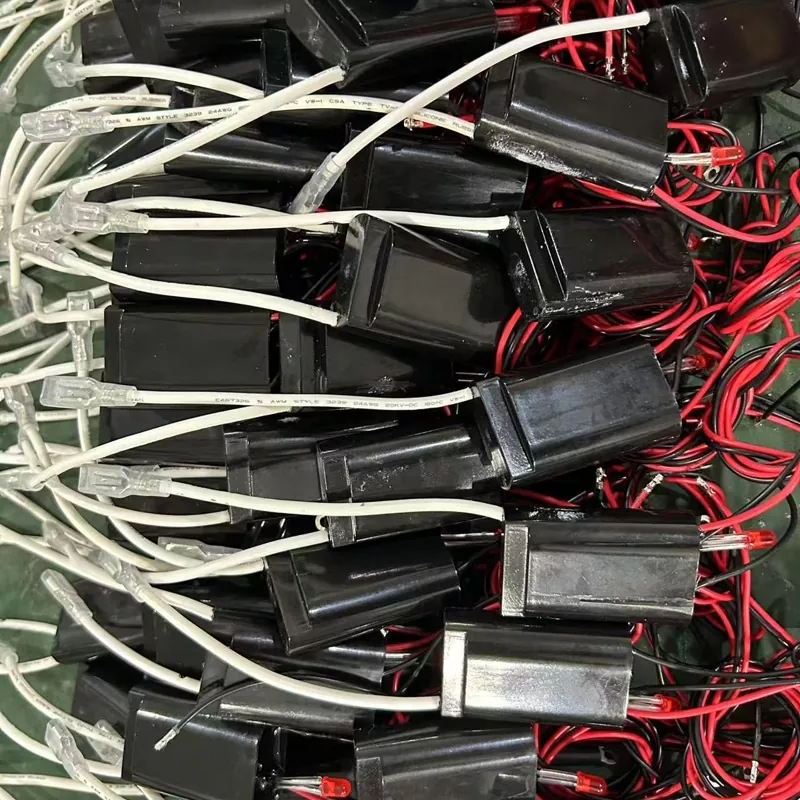

DC högspänningsmodul

DeFa DC-högspänningsmodulen är en kompakt strömförsörjning utformad för att generera en stabil högspänningsutgång för elektrostatisk utfällning, generering av negativa joner och plasmatillämpningar med låg effekt. Modulen kallas också för en ESP-modul, negativ jonmodul eller högspänningsgenerator beroende på målanvändning. Den levereras av Shengyuan Technology under varumärket DeFa.

Med ett fotavtryck på 51 × 32 × 19 mm och en nominell strömförbrukning på 3 W, är modulen avsedd för integrering i luftrenare, bärbara desinfektionsmedel, medicin- och hälsoutrustning och annan utrustning där en liten högspänningskälla krävs. Ingångsalternativ täcker DC 5 V och DC 12 V, medan utspänningen är inställd i området 5 kV till 9 kV enligt den specifika modellen.

Elektriska och mekaniska parametrar

Hur modulen fungerar

Modulen omvandlar en låg DC-ingångsspänning till en hög DC-utgångsspänning genom en step-up transformator och likriktarkrets. En inbyggd oscillator driver transformatorns primärsida och utgången likriktas för att producera en stabil högspänning. Kretsen är utformad för att begränsa utströmmen till en säker nivå, vilket är viktigt för applikationer där högspänningen utsätts för luft eller används nära mänsklig kontakt.

För negativa jonapplikationer är modulen konfigurerad för att producera en negativ utpolaritet. För elektrostatisk utfällning appliceras samma höga spänning på urladdningselektroden och kollektorplattan. I plasmaapplikationer kan modulen driva en liten dielektrisk barriärurladdningscell.

Integrationsöverväganden

Kompakt storlek

Fotavtrycket på 51 × 32 × 19 mm tillåter installation inuti bärbara luftrenare, stationära desinfektionsmedel, billuftfräschare och handhållna enheter. Monteringshål eller dubbelsidiga självhäftande kuddar kan läggas till efter kundens design.

In- och utgångsledningar

Ingångsanslutningar finns som stifthuvuden eller lödda ledningar. Högspänningsutgången tillhandahålls genom en silikonisolerad tråd för att förhindra bågeöver och motstå kontinuerlig böjning. Längden på högspänningsledningen kan specificeras.

Säkerhet och isolering

Modulen är inkapslad i ett flamskyddande hölje som skyddar den interna kretsen från damm och fukt. Högspänningsutgången är isolerad från lågspänningsingången. Utströmmen är i sig begränsad, vilket minskar risken för elektriska stötar under normal drift. Modulen bör dock alltid inneslutas i en färdig produkt med lämplig isolering runt högspänningsterminalen.

EMC och Noise

Omkopplingsfrekvensen är vald för att minimera hörbart brus och elektromagnetiska störningar. Vid behov kan ett externt RC-filter eller skärmad kabel rekommenderas för känsliga applikationer.

Typiska applikationer

• Luftrenare:Drivs av elektrostatiska filterplattor eller negativa jongeneratorer i bostäder och bärbara enheter.
• Negativa jonenheter:Används i stationära jonisatorer, billuftfräschare och personliga hälsoprodukter.
• Plasmamoduler:Driver små plasmageneratorer för luktborttagning och ytdesinfektion.
• Medicin och hälsovård:Lämplig för desinfektionskammare med låg effekt, dentala sugsystem och laboratorieluftreningsmoduler.
• VVS-tillbehör:Installerad inuti fläktkonvektorer eller kanalmonterade jonisatorer för kontinuerlig luftbehandling.

Anpassningsalternativ

• Utspänning:Fast vid 5 kV, 6 kV, 7 kV, 8 kV eller 9 kV enligt modell. Anpassade värden kan utvärderas.
• Ingångsspänning:DC 5 V eller DC 12 V standard. Andra spänningar kan vara tillgängliga för volymbeställningar.
• Polaritet:Negativ eller positiv utgång kan väljas. Negativ effekt är vanlig för luftreningstillämpningar.
• Ledningslängd och kontakttyp:Högspänningsledningslängd och avslutning kan anpassas.
• Hus och montering:Modulen kan tillhandahållas utan hölje för direkt PCB-integration eller med monteringsflänsar.

Tillförlitlighet och testning

Varje modul testas för utspänning, ingångsström och isoleringsintegritet före leverans. Provtester inkluderar kontinuerlig drift vid full belastning i 48 timmar och termisk cykling mellan -10°C och +60°C. För medicinska eller stora applikationer kan ytterligare testrapporter tillhandahållas.

Vanliga frågor

Kan utspänningen justeras under drift?

Nej. Utspänningen är fixerad på fabriken enligt vald modell. Om en variabel utgång behövs, skulle en annan modul eller en extern styrkrets behövas. Vi kan diskutera skräddarsydda lösningar för volymprojekt.

Hur vet jag vilken utspänning jag ska välja?

Den erforderliga utspänningen beror på elektrodavståndet och målapplikationen. För negativa jongeneratorer är 5 kV till 7 kV vanligt. För elektrostatiska filter med bredare plåtgap kan 8 kV till 9 kV behövas. Vårt tekniska team kan hjälpa dig baserat på din elektrodkonfiguration.

Producerar denna modul ozon?

Modulen i sig producerar inte ozon direkt. Ozon kan genereras när högspänningen appliceras på en vass elektrod i luft, särskilt vid högre spänningar. Om ozonkontroll är ett problem kan utspänningen hållas under 6 kV, eller så kan en annan elektroddesign användas.

Är modulen säker för användning i hushållsapparater?

Modulen är designad med begränsad utström och inkapslad isolering. När den installeras inuti en korrekt jordad apparat, uppfyller den lågspänningssäkerhetskraven för hushållsbruk. Dock måste högspänningsutgångsledningarna vara inneslutna och inte tillgängliga för användare.

Vad är den typiska livslängden för modulen?

Under normala driftförhållanden och inom det specificerade temperaturområdet har modulen en förväntad livslängd på mer än 20 000 timmar. De huvudsakliga felfaktorerna är överspänningsingång och kontinuerlig drift vid maximal temperatur. Korrekt värmehantering i värdenheten förbättrar livslängden.

Kan jag beställa ett prov för utvärdering?

Ja. Provbeställningar finns tillgängliga för prototypframställning och testning. Ange önskad inspänning, utspänning, polaritet och ledningslängd när du beställer.

Om Shengyuan Technology

Shengyuan Technology (DeFa-varumärket) har utvecklat högspänningsaggregat och plasmagenereringssystem i över 20 år. Företaget levererar komponenter och kompletta system till tillverkare i Nordamerika, Europa och Asien. DC-högspänningsmodulen som beskrivs här är baserad på samma kärnteknologi som används i större industriell reningsutrustning, anpassad för kompakta och konsumentvända applikationer.
