Högfrekvent och högspänningsförsörjning

DeFa Environmental Equipment tillverkar högfrekventa högspänningsaggregat för industriella elektrostatiska och plasmatillämpningar. Dessa högfrekventa och högspänningsaggregat omvandlar trefas AC-ingång till reglerad DC-utgång vid spänningar från 1 kV till 120 kV, med märkeffekter från 1 kW till 200 kW i ett enda chassi, och högre effekt tillgänglig genom parallella konfigurationer.

Den viktigaste tekniska skillnaden från konventionella 50/60 Hz linjefrekvenstransformatorer är kopplingsfrekvensen. Vi arbetar mellan 20 kHz och 50 kHz, med hjälp av en LLC-resonant topologi med DSP-kontroll. Detta gör att vi kan använda mycket mindre ferritkärntransformatorer istället för stora järnkärnenheter och uppnå en omvandlingseffektivitet över 95 % över större delen av belastningsområdet. Rent praktiskt betyder det 20 % till 30 % lägre energiförbrukning för samma uteffekt jämfört med äldre transformatorkonstruktioner.

Funktioner & fördelar Beskrivning

Verksamhetsprinciper

Högfrekvens- och högspänningsförsörjningen likriktar AC-ingången till DC och kopplar sedan om den med hög frekvens genom ett växelriktarsteg. Den högfrekventa växelströmmen förstärks av en kompakt ferrittransformator, likriktas och filtreras sedan för att producera den slutliga DC-utgången.

DSP justerar kontinuerligt växlingsfrekvensen för att bibehålla optimal drift under varierande belastning och linjeförhållanden. Denna slutna-loop-reglering reagerar på förändringar i mikrosekunder. Användare kan välja mellan tre kontrolllägen: konstant spänning, konstant ström eller konstant effekt. För elektrostatiska filter är konstant ström typiskt eftersom den upprätthåller stabil korona även när dammbelastningen fluktuerar. Plasmareaktorer körs vanligtvis i konstant spänning för att hålla urladdningsförhållandena stabila.

Utgångsprestanda

Utgångsrippel är under 1 % topp-till-topp vid full belastning. I en elektrostatisk stoftavskiljare betyder låg rippel mer konsekvent koronaström och bättre uppsamlingseffektivitet utan överdriven gnistor. För plasma VOC-behandling resulterar det i stabil urladdning och mer förutsägbara oxidationshastigheter.

Spänningsregleringsnoggrannheten ligger inom ±0,5 % av börvärdet och strömregleringen inom ±1 %. Den snabba svarstiden – vanligtvis under 100 mikrosekunder – hjälper till att undertrycka gnistbildning i ESP-applikationer, vilket minskar elektrodslitage och förlänger underhållsintervallerna.

Skyddssystem

Vi har inbyggt ett omfattande skydd för både strömförsörjningen och den anslutna lasten. Standardfunktioner inkluderar överspänning, överström, kortslutning, ingångsfasförlust och övertemperaturavstängning.

Bågdetektering förtjänar särskilt omnämnande. I elektrostatiska filter är gnistbildning frekvent och normal till viss grad. Men ihållande ljusbågar kan skada urladdningselektroder. Vår enhet känner av strömspetsen från en ljusbåge och minskar omedelbart uteffekten. Om ljusbågen kvarstår efter en inställd tid – justerbar av användaren – löser enheten ut helt. Detta förhindrar gropbildning och förlänger elektrodernas livslängd.

Alla skyddshändelser loggas med tidsstämplar och lagras i ett icke-flyktigt minne. Operatörer kan hämta felhistorik via kommunikationsgränssnittet.

Övervakning och kontroll

RS-485 med Modbus RTU är standard. Ethernet med Modbus TCP finns som tillval. Genom dessa gränssnitt kan du ansluta enheten till ett anläggnings DCS- eller SCADA-system.

Från en avlägsen plats kan operatörer läsa utspänning, utström, felstatus, intern temperatur och strömförbrukning. Du kan också justera spännings- och strömbörvärden, ändra styrlägen och fjärråterställa fel. Detta minskar behovet av besök på plats, särskilt för installationer i trånga utrymmen eller högriskområden.

För analog styrning tillhandahåller vi 4–20 mA ingångar för börvärde och utgångar för statussignaler, som standard.

Fysisk design

Den högfrekventa designen minskar storleken och vikten avsevärt. En 100 kW enhet upptar ungefär en tiondel av volymen av en motsvarande 50/60 Hz transformator. Detta gör eftermontering praktiskt vid byte av äldre enheter i trånga elrum. Vikten minskar på samma sätt, så installationen kräver ingen tung lyftutrustning.

Kylning är forcerad luft för modeller upp till 50 kW och vattenkyld för högre effekt eller för installationer där omgivande temperaturer överstiger 40°C. Standard kapslingsklassning är IP20 för inomhusbruk; IP54 är tillgänglig för utomhus- eller dammiga miljöer.

Ansökningar

Dessa nätaggregat används i flera industriella miljötillämpningar:

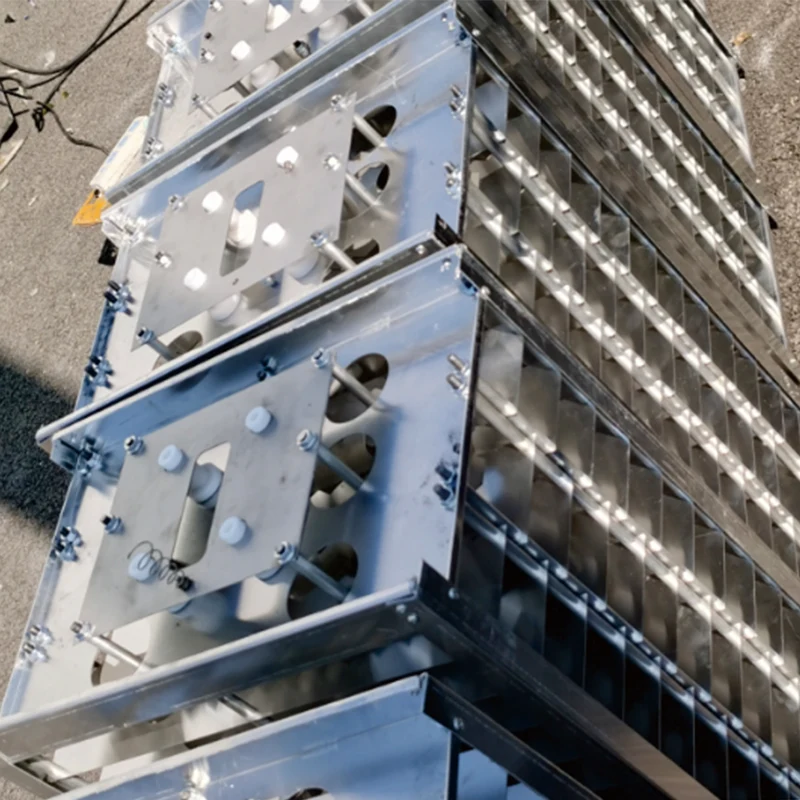

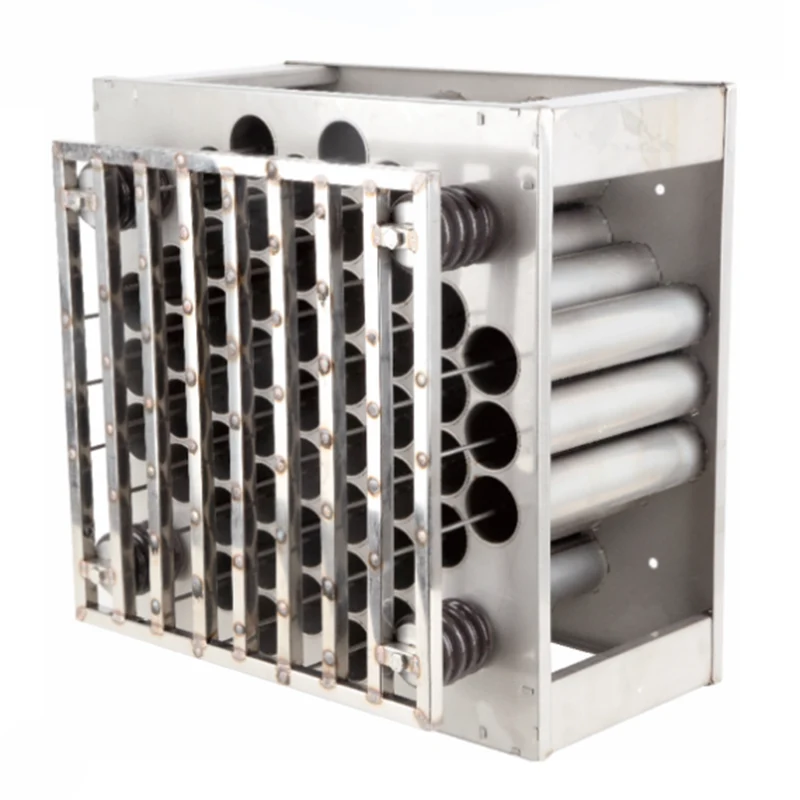

Elektrostatiska filter för rökgasdammuppsamling i kraftverk, cementugnar, stålsintringsanläggningar och förbränningsugnar. Den stabila DC-utgången förbättrar insamlingseffektiviteten och minskar utsläppen från stapeln.

Plasma VOC-behandlingssystem för nedbrytning av flyktiga organiska föreningar i avgasströmmar från kemiska fabriker, beläggningslinjer, tryckeri och läkemedelstillverkning.

Industriell oljerök- och dimmabehandling för bearbetning, livsmedelsbearbetning och textilstentermaskiner.

Luktkontrollsystem för avloppsvattenreningsverk, komposteringsanläggningar och destruktionsoperationer, där plasma eller koronaurladdning används för att bryta ner H₂S, ammoniak och andra luktande föreningar.

Luftreningsenheter för kommersiella byggnader, renrum och medicinska anläggningar.

Tillförlitlighet och testning

Vi har tillverkat högspänningsaggregat sedan 2006. Vår installerade bas överstiger 2 000 enheter i Kina, Sydostasien, Mellanöstern, Sydamerika och Europa. Många av dessa arbetar i cement- och stålverk där omgivningstemperaturerna regelbundet överstiger 45°C och dammbelastningen är tung.

Fältdata från dessa installationer ger oss en medeltid mellan fel på drygt 80 000 timmar. Den siffran är baserad på faktiska driftloggar, inte teoretiska beräkningar.

Varje enhet genomgår ett 48-timmars inbränningstest med full märklast innan leverans. Vi utför även ett högspänningshållfasthetstest vid 1,5 gånger märkeffekt under en minut. Varje skyddsfunktion verifieras individuellt under sluttestet.

Kritiska komponenter – IGBT-moduler, högspänningstransformatorer, kondensatorer och styrkort – kommer från leverantörer i grupp ett. Vi inspekterar varje batch vid ankomst och upprätthåller spårbarhetsregister för alla nyckeldelar.

Anpassningsalternativ

Vi erbjuder skräddarsydda konfigurationer för icke-standardiserade spännings-, ström- eller mekaniska krav. Som exempel kan nämnas enheter för specifik plasmakemi, för maritima scrubbers med saltsprutbeständighet och för höghöjdsinstallationer som kräver nedstämplingsjusteringar.

Vårt ingenjörsteam kan hjälpa till med gränssnittsmatchning, styrlogikanpassning och harmonisk filtrering. Vi tillhandahåller även driftsättningsstöd på plats för större projekt, även om de flesta enheter är förkonfigurerade för att fungera direkt med standard ESP- eller plasmasystem.

Dokumentation och support

Varje enhet levereras med en komplett manual som täcker installation, ledningar, drift, felsökning och underhåll. Vi tillhandahåller teknisk support via e-post och telefon, med svar inom 24 timmar för standardförfrågningar. Vid akuta problem kan vi ordna fjärrdiagnostik via kommunikationsgränssnittet.

Reservdelar finns i lager för nuvarande modeller, och vi underhåller dokumentation för enheter som har levererats inom de senaste tio åren för att stödja äldre utrustning.
