Hur kan en DC-högspänningsmodul förbättra kompakta luftrenings- och joniseringssystem

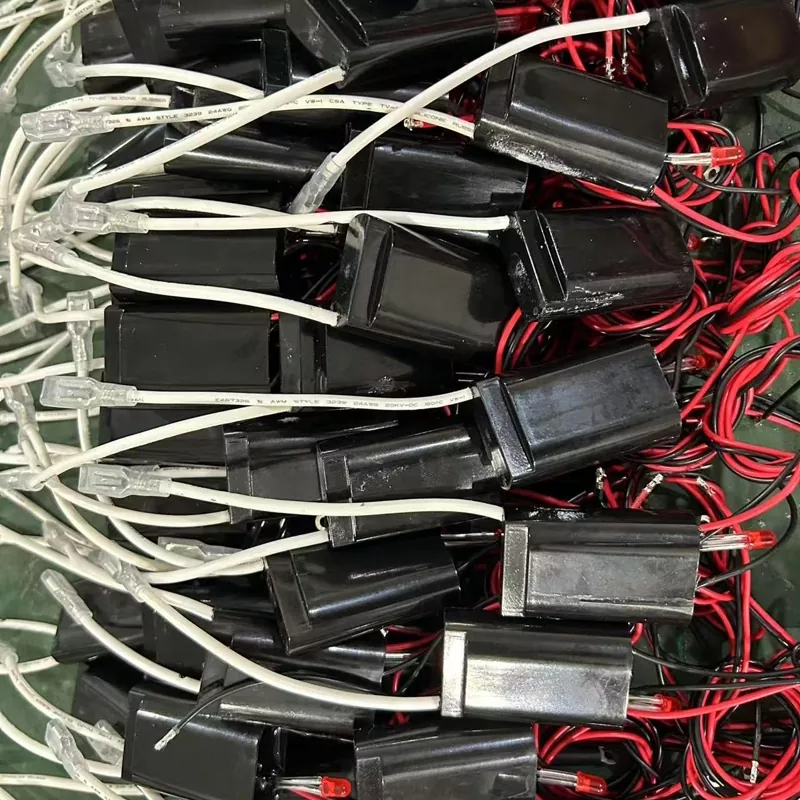

DeFager en kompaktDC högspänningsmoduldesignad för att omvandla lågspännings DC-ingång till stabil högspännings DC-utgång för luftrenare, jonisatorer, plasmaapparater, elektrostatiska utfällningssystem och annan lågeffektsluftbehandlingsutrustning. Med 5V eller 12V ingång, 5–9kV utgångsalternativ, ett kompakt 51 × 32 × 19 mm fotavtryck och integrerade skyddsfunktioner är denna modul lämplig för utrustningsdesigners som letar efter en utrymmeseffektiv högspänningslösning.

En högspänningskälla behöver inte alltid vara stor, komplex eller svår att integrera. Moderna luftrening, jonisering, plasma och elektrostatiska enheter kräver i allt högre grad kompakta kraftkomponenter som kan leverera stabil spänning samtidigt som de passar in i utrustning med begränsad utrymme. En väldesignadDC högspänningsmodulomvandlar lågspänningslikström till en kontrollerad högspänningsutgång, vilket ger den elektriska energi som krävs av elektroder, jonisatorer, elektrostatiska kollektorer eller små plasmaceller.

DeFas modul stöder DC 5V eller DC 12V ingång och modellberoende 5kV till 9kV DC utgång. Dess nominella strömförbrukning är upp till 3W, medan den typiska utströmmen är begränsad till ≤0,5mA. Den inkapslade strukturen, konfigurerbara ledningar, kortslutningsskydd, överströmsbegränsning och skydd mot öppen belastning gör det praktiskt för OEM-utrustningsintegration.

Innehållsförteckning

1. Vad är en DC-högspänningsmodul?
2. Hur fungerar en DC-högspänningsmodul?
3. Nyckelspecifikationer och designparametrar
4. Var används högspännings DC-moduler?
5. Vad bör ingenjörer tänka på under integrationen?
6. Viktiga fördelar för OEM-utrustning
7. Hur väljer man rätt modul?
8. Vanliga frågor
9. Slutsats

Vad är en DC-högspänningsmodul?

En DC-högspänningsmodul är en kompakt strömkonverteringskomponent som omvandlar en relativt låg DC-ingång till en mycket högre DC-utgångsspänning. Istället för att designa en högspänningskrets från individuella transformatorer, kopplingskomponenter, likriktare, skyddskretsar och isoleringsstrukturer, kan utrustningstillverkare integrera en dedikerad högspänningsmodul i värdprodukten.

Denna arkitektur är särskilt användbar där installationsutrymmet är begränsat. DeFas modul mäter endast 51 × 32 × 19 mm och väger cirka 25 g, vilket gör att den kan integreras i bärbara luftrenare, stationära jonisatorer, billuftfräschare, desinficeringsanordningar, VVS-tillbehör och annan kompakt utrustning.

Utgången kan konfigureras enligt den valda modellen, med tillgängliga spänningsnivåer från 5kV till 9kV. Beroende på applikationen kan högspänningsutgången användas för generering av negativa joner, elektrostatisk utfällning eller små plasmagenereringssystem.

Hur fungerar en DC-högspänningsmodul?

Den grundläggande driftprincipen är en flerstegs spänningsomvandlingsprocess. En lågspännings DC-ingång driver först en oscillator eller omkopplingskrets. Denna krets aktiverar primärsidan av en uppstegstransformator. Transformatorn ökar spänningen, varefter en likriktarkrets omvandlar den transformerade elektriska signalen till högspänningslikström.

Utgångskretsen är utformad med strömbegränsande egenskaper så att modulen kan ge hög spänning utan att kräva hög uteffekt. Denna distinktion är viktig eftersom många joniserings- och elektrostatiska tillämpningar kräver ett högt elektriskt fält snarare än en stor mängd elektrisk ström.

• Inmatningssteg:Tar emot DC 5V eller DC 12V ström.
• Oscillationsstadium:Genererar kopplingssignalen som krävs av transformatorn.
• Steg upp:Höjer den låga inspänningen till en hög spänning.
• Rättningsstadiet:Ger den erforderliga högspännings DC-utgången.
• Skyddsstadiet:Hjälper till att begränsa onormal ström och skydda kretsen under feltillstånd.

Denna kompakta arkitektur gör en dedikerad högspänningsmodul lättare att integrera än att bygga en komplett högspänningsströmkrets från grunden.

Nyckelspecifikationer och designparametrar

Innan man väljer en högspänningsströmmodul bör ingenjörer utvärdera ingångskompatibilitet, utspänning, strömförbrukning, fysiska dimensioner, ledningar, temperaturområde, isolering och skyddsfunktioner. Följande tabell sammanfattar de huvudsakliga specifikationerna för DeFa-lösningen.

För detaljerat tekniskt urval bör ingenjörer matcha modulens elektriska egenskaper med elektrodgeometri, belastningstillstånd, isoleringsavstånd, höljesdesign och driftsmiljö för slutprodukten.

Var används högspännings DC-moduler?

Den kompakta formfaktorn och lågeffektdesignen hos en högspänningsmodul gör den lämplig för flera elektrostatiska och luftbehandlingstillämpningar.

Utrustning för luftrening

I elektrostatiska luftreningssystem skapar högspänning ett elektriskt fält som stödjer partikelladdning och uppsamling. Modulen kan också driva komponenter för generering av negativa joner som används som en del av en luftbehandlingsdesign.

Generatorer av negativa joner

Stationära jonisatorer, bärbara luftfräschare och andra kompakta jongenererande enheter kräver en högspänningskälla utan att lägga till en stor strömförsörjningsenhet. En liten DC-högspänningsomvandlare kan förenkla denna integration.

Plasmaenheter

Små plasmasystem kan kräva en kontrollerad högspänningskälla för att etablera de elektriska förhållanden som behövs av plasmacellen. Beroende på design kan modulen stödja kompakta plasmageneratorer som används för luktbehandling eller ytrelaterade applikationer.

VVS- och luftbehandlingstillbehör

Högspänningsmoduler kan också integreras i fläktkonvektorer, kanalmonterade jonisatorer och andra tillbehör för kontinuerlig luftbehandling där det tillgängliga installationsutrymmet är begränsat.

Medicinsk utrustning och laboratorieutrustning

Lågeffektsluftrenings- och specialiserad desinfektionsutrustning kan använda kompakta högspänningsaggregat där de elektriska kraven matchar modulens specifikationer och den färdiga utrustningen innehåller lämpliga säkerhetsåtgärder.

Vad bör ingenjörer tänka på under integrationen?

Högspänningskomponenter kräver mer än elektrisk kompatibilitet. Mekanisk layout, isolering, ledningar, termiska förhållanden, elektromagnetiska störningar och användarskydd måste alla beaktas under produktutvecklingen.

• Högspänningsavstånd:Upprätthåll lämpligt avstånd mellan högspänningsutgången och ledande komponenter.
• Isolering:Använd lämpliga isoleringsmaterial runt högspänningsterminalen och ledningarna.
• Kapslingsdesign:Högspänningsdelen ska inte vara åtkomlig under normal drift.
• Värmehantering:Håll modulen inom dess specificerade driftstemperaturområde.
• Kabeldragning:Välj lämplig isolerad högspänningskabel och ange önskad kabellängd.
• EMC:Känsliga elektroniska system kan kräva skärmning, filtrering eller noggrann kabeldragning.
• Elektrodgeometri:Elektrodavstånd och form påverkar spänningskravet och det elektriska beteendet.

Modulens inkapslade konstruktion isolerar högspänningsutgången från lågspänningsingången. Ändå är konstruktörerna av slututrustningen fortfarande ansvariga för att implementera lämplig isolering, kapsling, jordning och säkerhetsarkitektur för den färdiga produkten.

Vilka är de viktigaste fördelarna med OEM-utrustning?

För OEM-tillverkare kan en kompakt högspänningsmodul minska utvecklingskomplexiteten samtidigt som den gör den övergripande produkten lättare att paketera.

1. Kompakt mekanisk fotavtryck:Måtten 51 × 32 × 19 mm tillåter installation i relativt små höljen.
2. Lågt ineffektbehov:En nominell förbrukning på upp till 3W stöder systemarkitekturer med låg effekt.
3. Flera spänningsalternativ:Tillgängliga modeller täcker 5kV till 9kV utgångskrav.
4. Konfigurerbara anslutningar:Högspänningsledningslängd och anslutningsarrangemang kan specificeras enligt utrustningens design.
5. Skyddsfunktioner:Överströmsbegränsning, kortslutningsskydd och skydd mot öppen belastning är inbyggda i modulen.
6. OEM anpassningsförmåga:Inspänning, utspänning, polaritet, hölje, montering och ledningar kan utvärderas för projektspecifika krav.

Hur ska du välja rätt DC-högspänningsmodul?

Att välja rätt modul börjar med att definiera den elektriska belastningen istället för att bara välja den högsta tillgängliga spänningen. En högre spänning är inte automatiskt bättre eftersom elektrodavstånd, luftförhållanden, isolering, ozonöverväganden och tillämpningsmål alla påverkar systemets prestanda.

För applikationer med negativa joner kan modeller med lägre utspänning vara lämpliga beroende på elektroddesign. Elektrostatiska utfällningssystem med bredare elektrod- eller kollektoravstånd kan kräva högre spänning. Plasmatillämpningar bör utvärderas enligt den specifika urladdningscellens elektriska egenskaper.

En praktisk urvalschecklista inkluderar:

• Bekräfta om värdsystemet tillhandahåller DC 5V eller DC 12V ingång.
• Bestäm den erforderliga utspänningen baserat på elektrodavstånd och applikationsdesign.
• Bekräfta önskad polaritet: positiv eller negativ.
• Beräkna den tillgängliga energibudgeten för värdutrustningen.
• Kontrollera det fysiska installationsutrymmet.
• Definiera erforderlig högspänningskabellängd och anslutningsarrangemang.
• Utvärdera driftstemperatur och kapslingsförhållanden.
• Tänk på EMC-kraven om känslig elektronik är installerad i närheten.

För OEM-projekt kan tillhandahållande av dessa detaljer till leverantören vid offertskedet göra teknisk matchning snabbare och minska onödiga prototypitererationer.

Vanliga frågor om DC-högspänningsmoduler

Kan utgångsspänningen justeras medan modulen är i drift?

Standardmodulen använder en fabriksdefinierad utspänning enligt den valda modellen. Om en applikation kräver variabel utspänning, bör ingenjörer diskutera en skräddarsydd modul eller en extern styrlösning under konstruktionsstadiet.

Hur väljer jag mellan 5kV och 9kV utgång?

Den erforderliga spänningen beror i första hand på elektrodkonfigurationen och tillämpningen. Tillämpningar med negativa joner kan vanligtvis använda 5kV–7kV, medan elektrostatiska system med större elektrodgap kan kräva 8kV–9kV. Den fullständiga elektrod- och belastningskonfigurationen bör utvärderas innan man väljer en modell.

Genererar en högspänningsmodul ozon?

Modulen i sig är en kraftomvandlingskomponent snarare än en ozongenerator. Däremot kan ozon potentiellt bildas när hög spänning appliceras på vassa elektroder i luft, särskilt vid högre spänningar. Elektrodgeometri, spänningsnivå och systemdesign bör därför beaktas när ozonkontroll är viktigt.

Kan den användas i hushållsapparater?

Modulen är designad med begränsad utström och inkapslad isolering, men den slutliga apparaten behöver fortfarande lämplig elektrisk isolering, jordning, kapsling och säkerhetsteknik. Högspänningsterminalen och kablarna ska inte vara tillgängliga för användare under normal drift.

Vad är den förväntade livslängden?

Under normala driftförhållanden och inom det specificerade temperaturområdet har modulen en förväntad livslängd på mer än 20 000 timmar. För hög inspänning och långvarig drift vid maximal temperatur kan påverka livslängden, så korrekt termisk och elektrisk hantering rekommenderas.

Finns prover tillgängliga för prototyptestning?

Ja. Provbeställningar kan användas för prototyputvärdering. När du begär ett prov är det användbart att specificera den erforderliga inspänningen, utspänningen, polariteten och högspänningsledningens längd så att lämplig konfiguration kan utvärderas.

Slutsats: Är en kompakt högspänningsmodul rätt för din utrustning?

En kompakt högspänningsströmförsörjning kan vara en viktig byggsten för luftrening, jonisering, elektrostatisk utfällning, plasmagenerering, HVAC-tillbehör och andra lågeffekttillämpningar med hög spänning. Nyckeln är inte bara att få en hög spänning, utan att matcha utspänning, strömbegränsning, polaritet, mekaniska dimensioner, ledningar, isolering och driftsförhållanden med den slutliga utrustningens design.

Med 5V eller 12V DC-ingång, 5–9kV DC-utgångsalternativ, upp till 3W nominell strömförbrukning, en 51 × 32 × 19 mm kompakt struktur, konfigurerbar kabeldragning och integrerade skyddsfunktioner, ger DeFas lösning OEM-utvecklare en praktisk utgångspunkt för kompakt högspänningssystemintegration. Om du utvecklar en luftrenare, jonisator, plasmaenhet, elektrostatiskt system eller annan utrustning som kräver en kompakt högspänningskälla, utforska DC-högspänningsmodulens specifikationer ochkontakta ossmed din erforderliga inspänning, utspänning, polaritet, belastningskonfiguration och installationskrav för teknisk utvärdering.
