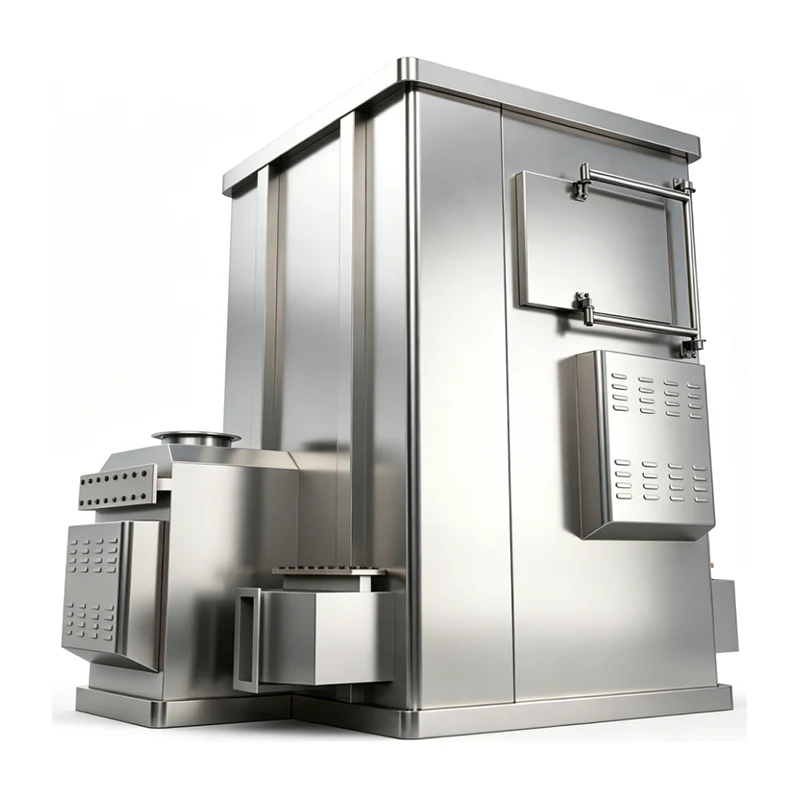

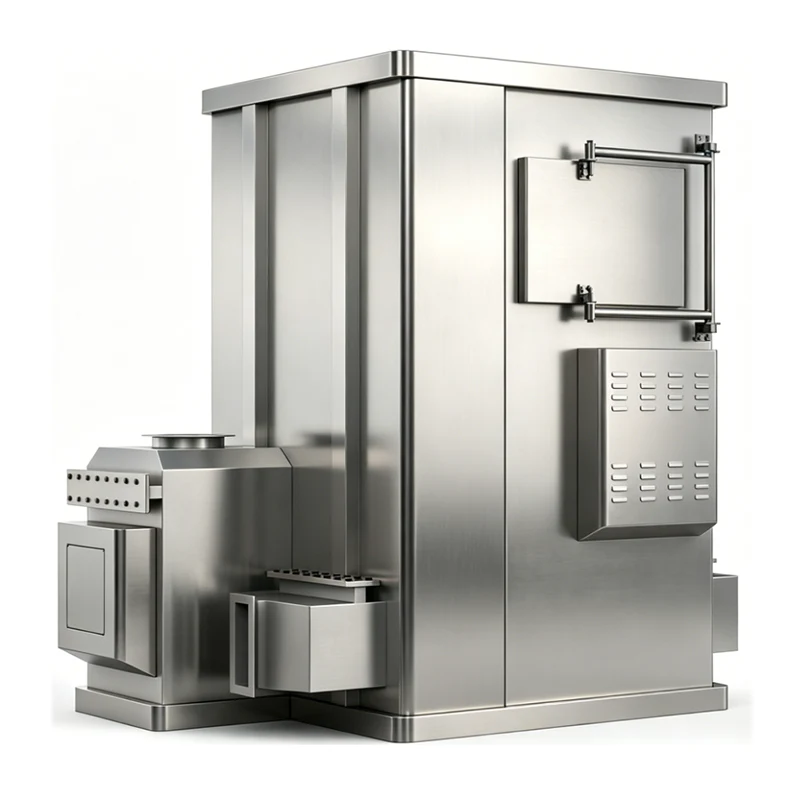

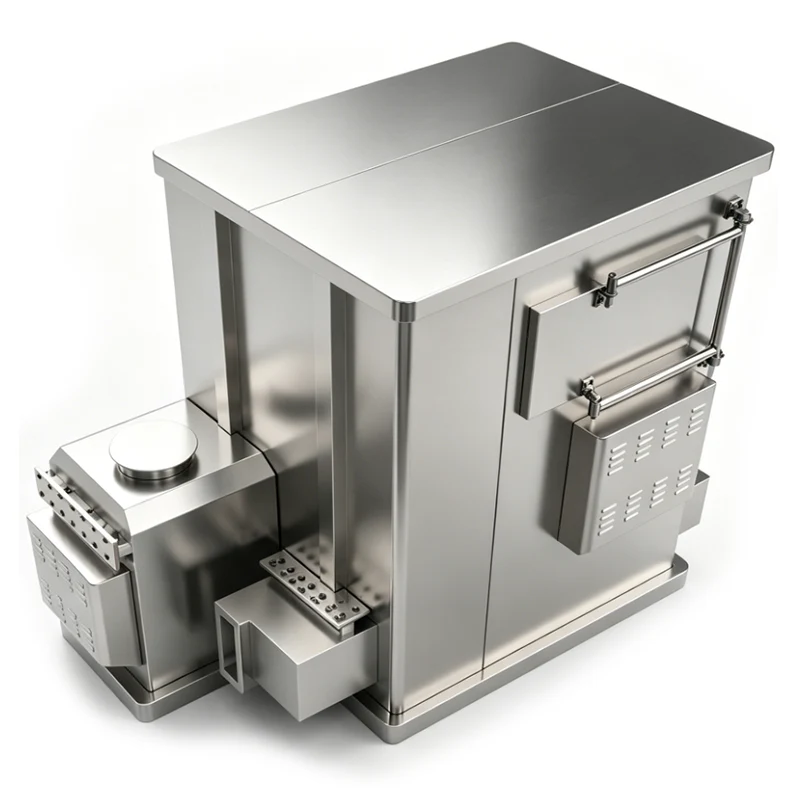

Tvåstegs värmeväxlingsugn för CO-oxidation

Defaee tvåstegs värmeväxlare CO-oxidationsugn är ett integrerat miljöskydd och energibesparande system som kombinerar CO-katalytisk oxidation, tvåstegs högeffektiv värmeåtervinning, lågtrycksförbränning av naturgas och intelligent styrning. Den är konstruerad för CO-innehållande industriell avgasrening och spillvärmeåtervinning inom metallurgi, kemi, byggmaterial och relaterade sektorer.

Utvecklad av DeFa Environmental Equipment (Ningbo) Co., Ltd. – en teknikdriven tillverkare med över 20 års expertis inom högspänningsförsörjning, plasmasystem och VOC-reducering – den här ugnen använder en tvåstegs plattvärmeväxlarstruktur för att återvinna termisk energi från högtemperaturförbränningsgaser på ett stegvis sätt. Samtidigt som den uppnår ofarlig oxidation av CO, levererar den samtidigt högeffektiv termisk energianvändning. Konstruktionen prioriterar miljöefterlevnad, minskad energiförbrukning och stabil långsiktig drift.

Grundläggande verksamhetsprincip

1. CO Katalytisk oxidation

Efter förbehandling (dammborttagning och brandsläckning) kommer CO-haltiga industriavgaser in i ugnens reaktionskammare. Under inverkan av ädelmetallkatalysatorer (platina-palladium) sker en katalytisk oxidationsreaktion vid en relativt låg temperatur på 450–480°C, som omvandlar giftig CO till ogiftig CO₂.

Reaktion: 2CO + O₂ → 2CO₂ (katalysator, 450–480°C)

Denna flamlösa process ökar driftsäkerheten och kan samtidigt bryta ned spår av flyktiga organiska föreningar (VOC) som finns i avgasströmmen, vilket hjälper användarna att uppfylla nationella och internationella utsläppskrav.

2. Tvåstegs värmeväxling

De inbyggda tvåstegs plattvärmeväxlarna använder en graderad kylnings- och gradientvärmeväxlingsdesign för att maximera spillvärmeåtervinningen från efterreaktionens högtemperaturrökgas:

1. Värmeväxling i första steget:Rökgas med hög temperatur vid cirka 480°C kommer in i första stegets plattvärmeväxlare och överför värme i motström till inkommande lågtemperaturavgaser. Rökgastemperaturen sjunker till 240–260°C, medan inloppsgasen förvärms till 200–220°C, vilket minskar den energitillförsel av naturgas som krävs för efterföljande uppvärmning.
2. Andra steget värmeväxling:Den förkylda rökgasen kommer sedan in i andrastegsvärmeväxlaren, där den vidare överför värme till frisk luft eller annat lågtemperaturmedium. Rökgastemperaturen sänks till under 120°C, vilket uppnår en återvinningsgrad för spillvärme på över 75 % - betydligt högre än enstegskonstruktioner.
3. Temperaturreglering:Efter värmeväxling modulerar tre uppsättningar luftspjäll rökgasen exakt för att upprätthålla en stabil utloppstemperatur på cirka 80°C, och undviker därigenom stress på utrustningen eller termisk förorening orsakad av för hög temperatur.

3. Lågtrycksförbränning av naturgas

Systemet innehåller en lågtrycksförbränningsenhet för naturgas, med gastillförseltrycket styrt till 0,02–0,05 MPa för att matcha typiska industriella lågtrycksgasförhållanden. Efter exakt proportionering genom en tryckreduceringsventil, filter och flödesmätare kommer naturgas in i brännaren, blandas grundligt med förbränningsluften och brinner vid låg temperatur inuti ugnen för att ge stabil värme för den katalytiska reaktionen.

Lågtrycksförbränningskonstruktionen eliminerar säkerhetsriskerna förknippade med högtryckssystem. Förbränningseffektiviteten överstiger 99 %, medan NOₓ- och CO-utsläppskoncentrationerna i rökgasen ligger långt under de vanliga regleringsgränserna. Driftskostnaderna är vanligtvis 30–40 % lägre än jämförbara elvärmelösningar.

Kärnutrustningsstruktur

1. Ugnsmontering

Ugnskroppen är konstruerad med en dubbelskiktsstruktur: högtemperaturbeständigt kolstål fodrad med ett isoleringsskikt av aluminiumsilikat. Det inre skalet tål temperaturer upp till 600°C, medan den yttre yttemperaturen hålls vid ≤50°C för att minimera värmeförluster. Ugnen är uppdelad i fem funktionella sektioner - inloppssektion, förvärmningssektion, katalytisk reaktionssektion, tvåstegs värmeväxlingssektion och avgassektion - och är integrerad svetsad för utmärkt tätning. En inbyggd tryckavlastningsport ger automatiskt övertrycksskydd.

2. Tvåstegs värmeväxlingsmodul

Kärnan i värmeåtervinningssystemet består av två steg av högeffektiva plattvärmeväxlare tillverkade av 304 rostfritt stål, som erbjuder hög temperaturbeständighet, korrosionsbeständighet och pålitlig värmeöverföringsprestanda. Värmeväxlarna är anordnade i serie med mellanliggande styrplattor för att säkerställa en jämn rökgasfördelning. Optimerat plattavstånd minskar rökgasmotståndet och fläktens energiförbrukning. Modulen är designad för enkel demontering och rengöring och tar emot avgasströmmar som innehåller damm.

3. Lågtrycksförbränningssystem för naturgas

Detta delsystem består av naturgasrör, en lågtrycksreduceringsventil, gasfilter, flödesreglerande ventil, brännare, tändanordning och flamdetektor. Tryckreduceringsventilen stabiliserar gastrycket vid 0,02–0,05 MPa, medan flödesventilen möjliggör exakt bränslemätning. En porös injektionsbrännare säkerställer en noggrann blandning av gas och luft. Den automatiska tändanordningen och realtidsflamdetektorn stängde omedelbart av gastillförseln i händelse av lågafel för att förhindra läckage.

4. Katalytiskt reaktionssystem

Systemet inkluderar en katalysatorbädd baserad på ett keramiskt bikakesubstrat laddat med platina-palladium ädelmetallkatalysatorer, kännetecknad av anti-förgiftningsegenskaper, hållbarhet vid hög temperatur och en typisk livslängd på 2–3 år. Minst fem temperatursensorer är installerade i ugnen för att övervaka kritiska temperaturpunkter i realtid och exakt kontrollera reaktionstemperaturen inom fönstret 450–480°C. Detta säkerställer en CO-omvandlingshastighet på ≥99 %.

5. Intelligent kontrollsystem

Ett PLC-baserat styrsystem med pekskärmsgränssnitt integrerar temperaturkontroll, tryckövervakning, gassäkerhetsspärrar, fellarm och dataregistrering. Den stöder helautomatisk drift med en-knapps start/stopp och automatisk justering av gasflöde och spjällöppning. Systemet övervakar kontinuerligt differenstryck, gastryck och flamstatus; när någon avvikelse upptäcks utlöser den automatiska larm och avstängningssekvenser. Fjärrövervakning och datauppladdningsfunktioner stöds också. Kontrollalgoritmerna förfinas genom DeFas två decennier av fältdata, vilket förbättrar stabiliteten och minskar behovet av manuell intervention.

6. Säkerhetshjälpsystem

• Brandskydd och dammsamlarevid både inlopp och utlopp isolera produktionslinjen från behandlingsutrustningen och fånga upp partiklar, vilket förhindrar tillbakaslag och igensättning.
• Tryckavlastningsportmed ett explosionssäkert membran på toppen av reaktionskammaren släpper automatiskt trycket vid övertrycksscenarier.
• Pålitlig jordningav metallhöljet med ett jordningsmotstånd ≤4Ω förhindrar statisk ackumulering och risker för elektriska stötar.

Viktiga prestandafördelar

1. Hög reningseffektivitet och överensstämmande utsläpp

Den katalytiska omvandlingshastigheten för CO når ≥99 %, med en koncentration av CO-utsläpp typiskt ≤50 mg/m³. Samtidigt avlägsnande av VOC uppnås. Lågtrycksförbränningssystemet för naturgas ger NOₓ-utsläpp ≤100 mg/m³, utan svart rök eller lukt. Prestandan är validerad under industriella standardförhållanden och överensstämmer med bestämmelser som de som reglerar luftföroreningar från industriella ugnar.

2. Överlägsen spillvärmeåtervinning och energibesparingar

Den tvåstegs plattvärmeväxlarstrukturen uppnår en spillvärmeåtervinningsgrad på ≥75 %, vilket minskar naturgasförbrukningen med 20 %–25 % jämfört med enstegsvärmeväxlarkonfigurationer. Rökgasutsläppstemperaturen hålls vid ≤120°C. Återvunnen värme kan användas för inloppsgasförvärmning, varmvattenförsörjning eller anläggningsuppvärmning, vilket möjliggör kaskadenergiutnyttjande.

3. Lågtrycksdrift och hög tillförlitlighet

Drift med lågtrycksnaturgas (0,02–0,05 MPa) minskar läckagerisken avsevärt. Flera säkerhetsspärrar – inklusive flameout, övertemperatur, övertryck och jordningsskydd – ger omfattande processsäkerhet. Den redundanta tvåstegsvärmeväxlardesignen tillåter fortsatt drift även om ett steg kräver underhåll.

4. Intelligent kontroll och lågt underhåll

Helautomatisk PLC-kontroll möjliggör obevakad drift. Parametervisning i realtid och automatisk feldiagnostik underlättar snabb felsökning. Den löstagbara värmeväxlarens design och lätt utbytbara katalysator minskar underhållsarbetet. Utrustningens totala livslängd är beräknad till 10–15 år under normala driftsförhållanden.

5. Bred anpassningsförmåga

Ugnen är utformad för att behandla industriella avgaser med CO-koncentrationer i intervallet 0,5 %–5 % och inloppstemperaturer på 100–300°C, vilket gör den lämplig för masugnsavgas, kemisk syntessgas, ugnsavgaser och liknande processströmmar. Den integreras direkt med vanliga industriella lågtrycksnaturgasledningar utan att kräva eftermontering av högtryck.

Tekniska specifikationer (standardmodell)

Riktlinjer för installation och driftsättning

1. Installationskrav

1. Installera på ett plant betongfundament med bärighet ≥5 t/m²; reservera minst 1,5 m underhållsutrymme runt utrustningen.
2. Naturgasrörledningar bör använda sömlösa stålrör med svetsade anslutningar och måste klara ett täthetstest (0,1 MPa, 30 min utan läckage).
3. Säkerställ tillförlitlig jordning av utrustningen med en gulgrön jordledning på ≥4 mm² och jordningsresistans ≤4 Ω.
4. Använd flexibla anslutningar vid inlopps- och utloppskanaler för att förhindra vibrationsskador.
5. Installera differenstryckmätare över värmeväxlarens inlopp och utlopp för att övervaka nedsmutsning.

2. Driftsättningsprocedurer

1. Idrifttagning utan belastning:Slå på systemet, starta fläkten och styrenheten; verifiera normal drift och korrekta sensoravläsningar.
2. Gasdriftsättning:Introducera naturgas vid lågt tryck; bekräfta inget rörledningsläckage, korrekt tändning och stabil låga.
3. Lastdriftsättning:Inför CO-innehållande avgaser, justera gradvis gasflödet och spjällpositionerna för att stabilisera reaktionstemperaturen vid 450–480°C. Efter att emissionsöverensstämmelse har verifierats, kör kontinuerligt i 24 timmar.
4. Interlock idrifttagning:Simulera lågafel, övertemperatur- och övertrycksfel för att verifiera automatiska larm- och avstängningsfunktioner.

Rutinunderhåll

• Dagligen:Kontrollera gastryck, flamstatus, ugnstemperatur, differentialtryck och jordning; logga driftsdata.
• Varje vecka:Rengör gasfiltret och brandskyddet; verifiera spjällets flexibilitet; dra åt anslutningsbultarna.
• Månatlig:Inspektera katalysatorbädden och ta bort eventuellt ytdamm; rengör värmeväxlarplattorna för att förhindra igensättning.
• Årligen:Omfattande inspektion av isolering, värmeväxlare, brännare och styrsystem; byt ut åldrande komponenter och kalibrera sensorer.
• Långtidsavstängning:Stäng gastillförselventilerna, töm gasen i rörledningen, skydda utrustningen från damm och ventilera regelbundet för att förhindra fuktkorrosion.

Applikationer & värde

Denna utrustning används i stor utsträckning vid rening av CO-avgaser för metallurgiska masugnar, kemiska syntesprocesser, ugnar för byggmaterial och värmebehandling av maskiner. Den levererar omfattande värde: miljövänlig avgasbehandling, minskade driftskostnader genom högeffektiv spillvärmeåtervinning, ökad produktionssäkerhet via flera skyddsmekanismer och en typisk återbetalningsperiod för investeringar på 1–2 år genom återvunnen värmeenergi. Resultatet är en praktisk kombination av miljöskydd och energieffektivitet för industriella användare.

Vanliga frågor

Vilka avgasförhållanden är lämpliga för denna CO-oxidationsugn?

Ugnen är konstruerad för industriella avgaser som innehåller 0,5 %–5 % CO, med inloppstemperaturer vanligtvis mellan 100 °C och 300 °C. Den kan appliceras på masugnsgas, kemisk syntesgas, ugnsavgaser och liknande strömmar som innehåller kolmonoxid och spår av VOC.

Hur länge håller katalysatorn och är den utbytbar?

Det keramiska bikakesubstratet laddat med platina-palladiumkatalysatorer har en typisk livslängd på 2–3 år under normala driftsförhållanden. Katalysatormodulen är designad för enkel ersättning, och vårt tekniska team kan ge vägledning om bytesintervall baserat på faktiska driftsdata.

Vilket naturgasförsörjningstryck krävs?

Systemet arbetar på lågtrycksnaturgas med ett tillförseltryck på 0,02–0,05 MPa, vilket överensstämmer med vanliga industriella lågtrycksgasnätverk. Ingen högtryckseftermontering krävs. En tryckreduceringsventil, filter och flödesmätare är integrerade för att säkerställa stabil gasleverans.

Hur mycket energi kan sparas genom tvåstegsvärmeväxlingen?

Tvåstegs plattvärmeväxlaren uppnår en spillvärmeåtervinningsgrad på ≥75 %, vilket minskar naturgasförbrukningen med cirka 20 %–25 % jämfört med enstegsvärmeväxlarkonfigurationer. Återvunnen värme används för att förvärma de inkommande avgaserna, vilket direkt sänker den energitillförsel som behövs för att upprätthålla den katalytiska reaktionstemperaturen.

Är kontinuerlig obevakad drift möjlig?

Ja. Det PLC-baserade styrsystemet stöder helautomatisk drift, inklusive en-knapps start/stopp, realtidsövervakning och automatisk justering av gasflöde och spjäll. Fjärrövervakning och dataöverföringsfunktioner gör det möjligt för operatörer att övervaka systemstatus utanför anläggningen. I händelse av avvikelser initierar systemet automatiskt larm och säkra avstängningssekvenser.

Vilka säkerhetsfunktioner är integrerade?

Flera säkerhetslager är designade i systemet: inlopps- och utloppsbrandskydd förhindrar tillbakaslag; en tryckavlastningsport med ett explosionssäkert membran hanterar övertryck; flamdetektering stänger automatiskt av gastillförseln när flamman slocknar; och tillförlitlig jordning (≤4Ω) förhindrar statiska risker. Själva lågtrycksförbränningsdesignen minskar den inneboende risken.

Vad är den typiska utsläppsprestanda?

Under stabila driftsförhållanden når CO-omvandlingshastigheten ≥99 %, med en CO-utsläppskoncentration typiskt ≤50 mg/m³. Lågtrycksförbränningssystemet för naturgas ger NOₓ-utsläpp ≤100 mg/m³, utan svart rök eller lukt. Spår VOC i avgaserna bryts också ner samtidigt.

Vilket rutinunderhåll kräver utrustningen?

Dagliga kontroller inkluderar gastryck, flamstatus och differentialtryck. Veckouppgifter innebär rengöring av gasfilter och brandskydd. En gång i månaden bör katalysatorbädden och värmeväxlarplattorna inspekteras och rengöras. En årlig omfattande inspektion rekommenderas för att bibehålla optimal prestanda och förlänga livslängden, som är beräknad till 10–15 år.

Vilken är den typiska återbetalningstiden för denna investering?

De flesta användare uppnår avkastning på investeringen inom 1–2 år, främst genom minskningen av naturgasförbrukningen som möjliggörs av det högeffektiva spillvärmeåtervinningssystemet. Ytterligare besparingar kommer från lägre underhållsbehov och undvikade utsläppsavgifter.

Tillverkarkompetens

DeFa Environmental Equipment (Ningbo) Co., Ltd. har ägnat över 20 år åt forskning, produktion och tillämpning av miljösanering och luftföroreningskontrollsystem. Vår kärnkompetens inom högspänningsströmförsörjningsteknik, plasmagenerering och intelligent styrning är inbäddade i varje produkt vi levererar. Vi betjänar en global kundbas – med 60 % av vår produktion avsedd för Nordamerika – kombinerar vi rigorös ingenjörskonst, certifierade kvalitetsprocesser och kontinuerlig innovation för att leverera utrustning som uppfyller krävande internationella standarder. Från interna tester av katalysatorprestanda till fabriksacceptanstester som simulerar verkliga driftsförhållanden, våra kvalitetssäkringsmetoder är utformade för att ge tillförlitlig, långsiktig prestanda.
