Organisk avfallsgasbehandling för heta maskiner

Avgaser som genereras genom hetsmideprocesser har hög temperatur (150–400°C), högkoncentrerad oljedimma, klibbiga fina PM2,5-partiklar, VOC (icke-metan totalt kolväten), grafit och metalldamm. Organisk avfallsgasbehandling för heta maskiner är benägen att täppa till rörledningen och bär öppna lågor och gnistor, vilket utgör brandrisker.

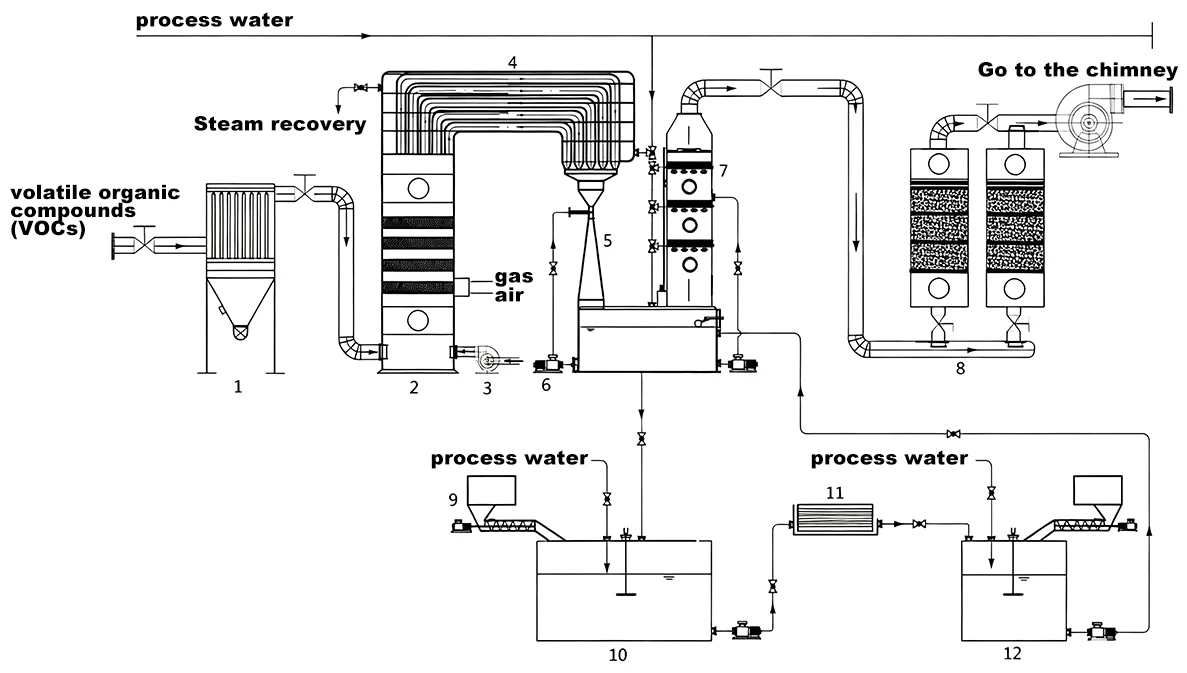

Standardbehandlingsarbetsflödet definieras som:Gasuppsamling → Flamavlyssning och kylning → Oljedimmaborttagning → VOC-behandling → Standardutsläpp.

1. Utrustning för insamling och förbehandling (säkerhet och anti-tilltäppning)

1.1 Sluten gashuv & rörledningssystem

Funktion: Fånga helt upp oljerök och -dimma från smideshuvuden, formar och oljeinsprutningsområden för att kontrollera flyktiga utsläpp.

Typ: Halvslutna / helt slutna huvar utrustade med högtemperaturbeständiga mjuka gardiner.

Nyckelpunkter: Håll luftflödeshastigheten på 8–15 m/s för att förhindra oljeansamling och återflöde av gnistor.

1.2 Flamskydd och kylare

Funktion: Blockera högtemperaturgnistor och oxidavlagringar och kyl rökgas från 300–400°C ner till under 180°C för att skydda nedströmsutrustning från brand och utbrändhet.

Arbetsprincip: Labyrintstruktur eller korrugerade plåtar i rostfritt stål, kombinerat med luft/vattenkylande värmeväxling.

Egenskaper: Hög temperaturbeständighet, flamdämpning, anti-olje-slamuppbyggnad och dedikerade askrengöringsportar.

1.3 Förfilter

Funktion: Fånga in stora oljedroppar, grafitdamm och oxidfjäll för att minska belastningen på elektrostatiska och aktivt kolenheter.

Filtermedia: Återanvändbart och tvättbart metallnät + glasfiberbomull.

Prestanda: Tar bort 50 %–80 % av stora oljedroppar och förhindrar nedsmutsning av nedströms elektrodplattor och filtermaterial.

2. Utrustning för rening av kärnoljedimma (borttagning av oljedimma och PM2.5)

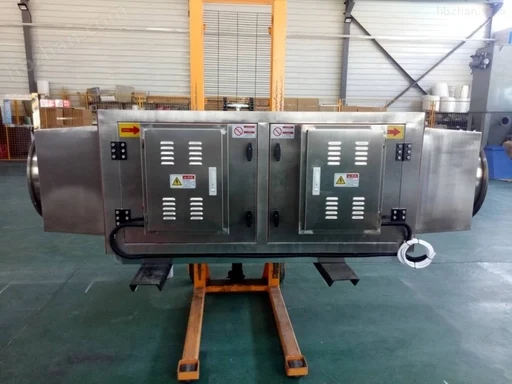

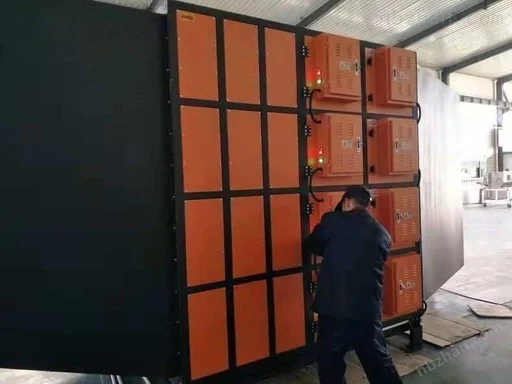

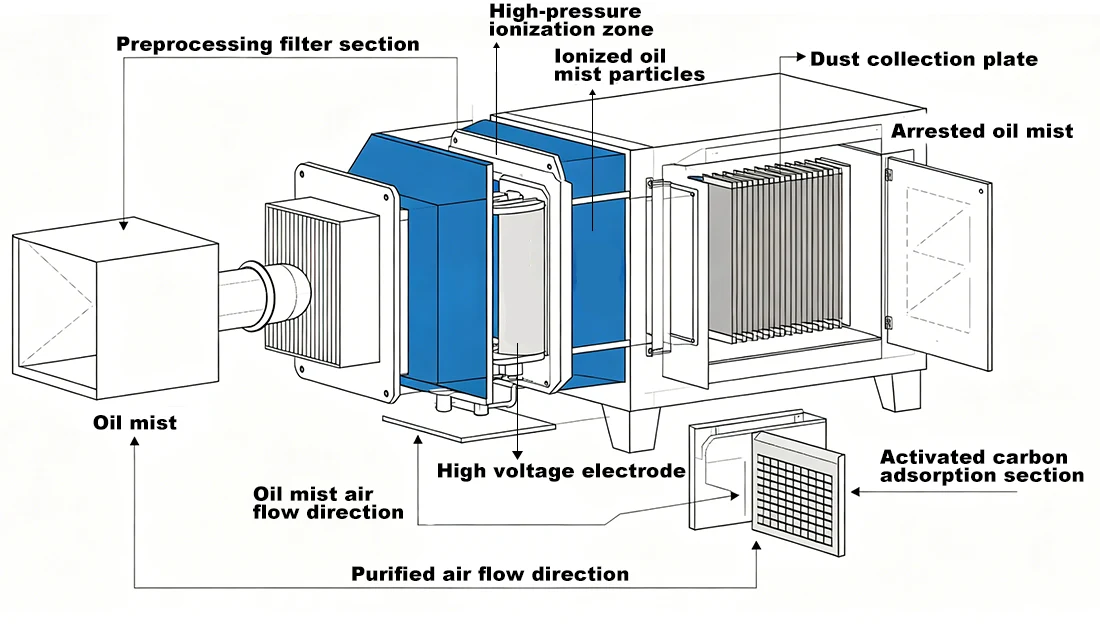

2.1 Elektrostatisk högspänningsavskiljare (ESP, Mainstream Solution)

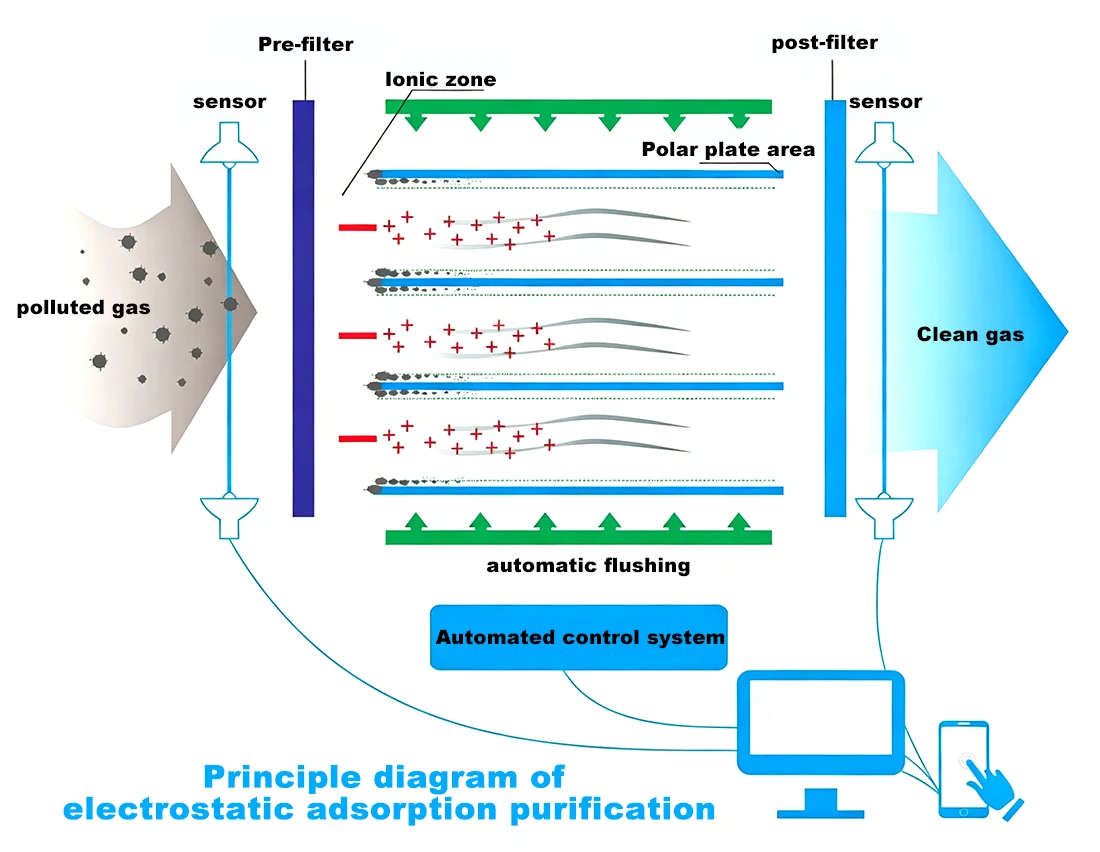

Arbetsprincip: Gasjonisering och partikeluppsamling. Under 12–16 kV elektriskt högspänningsfält fäster laddad oljedimma på elektrodplattor och rinner ner i oljeuppsamlingsbrickan genom gravitationen.

Effektivitet: Borttagning av oljedimma ≥95 %, PM2,5-borttagning ≥90 %; utlopp oljedimma koncentration ≤5 mg/m³.

Egenskaper: Tål temperatur upp till 180°C, lågt tryckfall, återvinningsbar spillolja, låg driftskostnad, idealisk för tung oljedimma från varmsmide.

2.2 Dynamisk centrifugal oljedimma separator

Arbetsprincip: Höghastighetsroterande impeller genererar centrifugalkraft för att separera oljedimma, som samlas längs skalväggen.

Verkningsgrad: 70%–85%, lämplig för förbehandling av högkoncentrerade stora oljedroppar.

Funktioner: Inga förbrukningsvaror, max drifttemperatur 120°C, enkelt underhåll.

2.3 Våtskrubber

Arbetsprincip: Spraya vatten eller alkalisk vätska för att fånga upp oljedimma och damm, samtidigt som du kyler rökgas och tar bort en liten del av VOC.

Effektivitet: Oljedimmaborttagning 80%–90%, dammborttagning över 90%.

Nackdelar: Producerar oljigt avloppsvatten och kan frysa på vintern; kräver regelbunden kemikaliedosering.

Användning: Scenarier med extremt tung oljedimma och stickande lukt.

3. Behandlingsutrustning för VOC (icke-metan totalt kolväten) (luktkontroll och överensstämmelse)

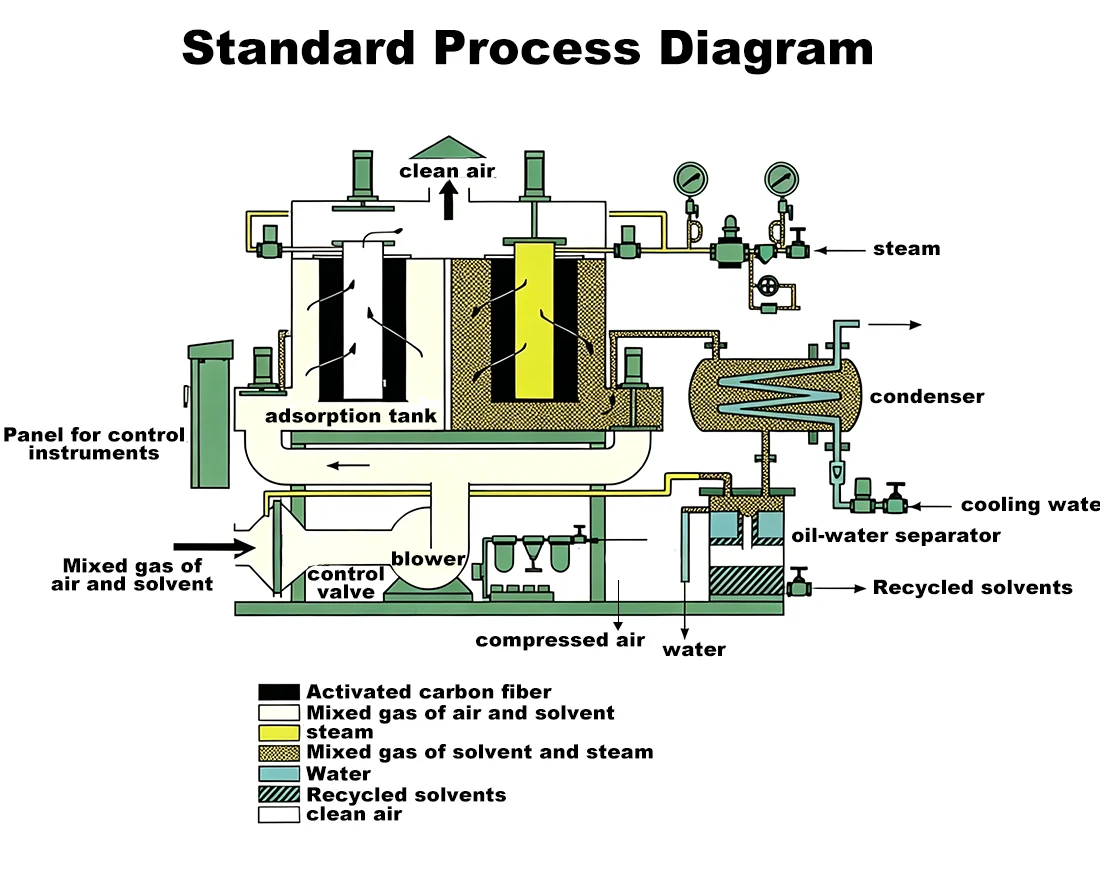

3.1 Adsorberare för aktivt kol (används i stor utsträckning för lågkoncentrations VOC)

Arbetsprincip: VOC och lukt fångas av mikroporer av aktivt kol.

Effektivitet: Totalt avlägsnande av icke-metankolväten ≥90 %, uppfyller utsläppsgränsen ≤60 mg/m³ (strängare normer gäller i vissa regioner).

Funktioner: Låg investering, snabb installation. Passar låg till medelkoncentration av VOC från varmsmidning; kolersättning eller regenerering krävs med jämna mellanrum.

3.2 UV-fotokatalytisk oxidation (hjälpdeodorisering)

Arbetsprincip: UV-ljus och katalysatorer bryter ner VOC till koldioxid och vatten, främst för att eliminera lukt.

Effektivitet: VOC-avlägsnande 50 %–70 %. Kan inte användas ensamt för efterlevnad, endast för deodorisering efter stadiet.

Funktioner: Inga förbrukningsvaror, låg driftskostnad för lätt luktkontroll.

3.3 Katalytisk oxidation (CO, för medel till hög koncentration av VOC)

Arbetsprincip: Ädelmetallkatalysatorer möjliggör oxidativ nedbrytning av VOC vid låg temperatur (250–350°C).

Effektivitet: ≥95 % utan sekundär förorening, vilket säkerställer långsiktigt stabil efterlevnad.

Funktioner: Måttlig driftkostnad med elvärme som krävs; passar kontinuerliga produktionslinjer.

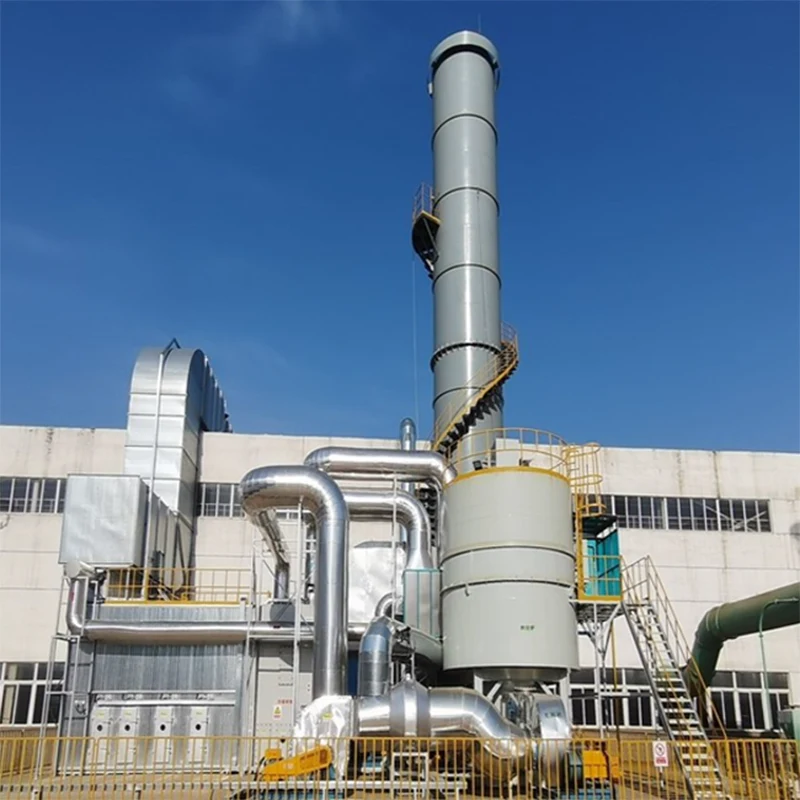

3.4 Regenerativ termisk oxidator (RTO, för hög koncentration och stort luftflöde)

Arbetsprincip: Keramiska regeneratorer förvärmer rökgaser och VOC är helt oxiderade vid 750–820°C med en värmeåtervinningseffektivitet på över 95 %.

Effektivitet: ≥98%. Idealisk för storskaliga varmsmidelinjer och högkoncentrerade VOC.

Nackdelar: Hög kapitalkostnad, stort fotavtryck och extra naturgasförsörjning krävs.

4. Efterbehandling och hjälputrustning (stabil drift och säkerhet)

1. Mistavskiljare / baffelplatta: Avlägsnar kvarvarande vatten och oljedroppar från skrubbrar och kondensorer för att förhindra oljeansamling i fläktar och skorstensdropp.

2. Högtemperaturbeständig korrosionsbeständig inducerad dragfläkt: Klassad för 180°C, frekvensomvandlingsbar, övervinner systemets motstånd och förhindrar oljeläckage och spontan förbränning.

3. 15 m avgasstapel: Kolstål eller rostfritt stål med rostskyddsbeläggning, som uppfyller GB 16297 nationell standard.

4. Onlineövervakningssystem: Spårar totala kolväten, partiklar, temperatur, luftfuktighet och syrehalt som inte är metan; data laddas upp till miljöövervakningsplattformar i realtid.

5. PLC Automatic Control System: Stöder automatisk start/stopp, differenstrycklarm, temperaturspärr, flam- och explosionsskydd och fjärrfelöverföring.

5. Rekommenderade systemkonfigurationer efter arbetsvillkor

5.1 Enkel/liten produktionslinje (1–3 smidesmaskiner, låg till medium oljedimma)

Sluten gasuppsamling → Flamskydd & kylare → Förfilter → ESP → Aktivt koladsorber → Inducerad dragfläkt → 15m skorsten

Funktioner: Kostnadseffektiv, full överensstämmelse för oljedimma och VOC, utmärkt deodoriseringsprestanda och enkelt underhåll.

5.2 Medium till stor produktionslinje (4–10 smidesmaskiner, tung oljedimma och lukt)

Sluten gasuppsamling → Flamskydd & kylare → Metallnätförfilter → ESP → Aktivt koladsorber → UV-fotokatalytisk enhet → Inducerad dragfläkt → Skorsten

Egenskaper: Stabil behandling för tung oljedimma, rökfri verkstad och låg risk för offentliga klagomål.

5.3 Stor kontinuerlig produktionslinje (Över 10 smidesmaskiner, högkoncentrations VOC)

Gasuppsamling → Flamskydd & kylare → ESP → Aktivt kolkoncentrator → Katalytisk oxidation (CO) → Skorsten

Funktioner: Långsiktigt ultralågt utsläpp, ingen sekundär förorening, skräddarsydd för företag under viktig miljöövervakning.

6. Kärnproduktfördelar (för förslag och budgivningsdokument)

1. Effektiv borttagning av oljedimma: ESP fungerar som kärnutrustning och uppnår ≥95 % oljedimmaborttagning och ≥90 % PM2.5-borttagning, vilket eliminerar rökspridning och ansamling av markolja i verkstäder.

2. Stabil VOC-överensstämmelse: Aktivt kol eller CO-teknik säkerställer att totala kolväten som inte består av metan uppfyller GB 16297 och lokala utsläppsstandarder.

3. Flam- och explosionsskydd: Integrerad flamfångning, kylning och antistatisk design förhindrar gnistor från att komma in i utrustningen och spontan förbränning av ansamlad olja.

4. Utrustningsskydd och lågt underhåll: Frontenheter fångar upp oljeslam och damm för att undvika igensättning av rörledningar och fläktar och korrosion, vilket minskar underhållsfrekvensen och kostnaderna.

5. Förbättrad verkstadsmiljö & arbetshälsa: Eliminerar stickande ångor och förbättrar synligheten, vilket minskar arbetssjukdomar och personalomsättning.

6. Regelefterlevnad och förebyggande av klagomål: Organiserad utsläpp och onlineövervakning hjälper till att klara MKB, utsläppstillstånd och miljöinspektioner utan offentliga klagomål.

7. Återvinning av spillolja för kostnadsminskning: Insamlad spillolja kan återvinnas och återanvändas för att kompensera för driftskostnader.

8. Modulär design: Kompakt fotavtryck och snabb installation, lämplig för nya och befintliga produktionslinjer utan att störa normal produktion.

7. Nödvändighet av installation

· Strikta miljöbestämmelser: Het smidesrök och VOC är viktiga övervakade föroreningar. Direkta utsläpp eller alltför stora utsläpp leder till böter som sträcker sig från 100 000 till 1 000 000 RMB eller produktionsstopp. Behandlingssystemet är ett måste för regelefterlevnad.

· Garanterar normal produktion: Kraftig rök, dålig sikt och hala oljiga golv hindrar driften, ökar arbetsskadorna och orsakar hög personalomsättning.

· Minska utrustningsfel och reparationskostnader: Ofiltrerad oljedimma leder till rörstopp, korrosion och brandrisker, vilket resulterar i årliga underhållskostnader på tiotusentals RMB. Systemet undviker effektivt sådana förluster.

· Stöd kundrevisioner: Miljöefterlevnad är ett grundläggande krav för beställningar från bildelar, hårdvara och utrikeshandelskunder. Ljuda behandlingslösningar hjälper till att behålla verksamheten.

· Anpassa sig till skärpta policyer: VOC och rökregleringar blir strängare år för år. Tidig installation realiserar engångsöverensstämmelse och undviker dyra efterinstallationer senare.

8. Professionell terminologi (för tekniska dokument och marknadsföring)

Utrustningsvillkor

Smidesrökrenare, högspänningselektrostatisk filteravskiljare (ESP), flamskydd och kylare, förfilter, centrifugal oljedimma separator, våtskrubber, aktivt kol adsorber, UV fotokatalytisk oxidationsenhet, katalytisk oxidation (CO), regenerativ termisk oxidationsmedel (PLC), återuppbyggande termisk oxidationsmedel (PLC) kontroll, VOCs onlineövervakning

Process- och teknikvillkor

Rökbehandling vid hög temperatur, Rening av oljedimma, minskning av flyktiga organiska föreningar, överensstämmelse med icke-metan totalt kolväten, avlägsnande av PM2,5, Flam- och explosionsskydd, Kylning och koagulering, Elektrostatisk adsorption, Katalytisk oxidation, Lågtemperaturförbränning, Återvinning av spillolje, Återvinning av spilloljor, insamling och flyktig utsläpp, Antiavloggning

Villkor för efterlevnad och värde

Integrerad utsläppsstandard för luftföroreningar, MKB-godkännande, Utsläppstillstånd, Miljöinspektion, Rököverensstämmelse, VOC-utsläppsminskning, Grön fabrik, Renare produktion, Arbetshälsa, Produktionsgaranti, Kostnadsminskning och effektivitetsförbättring
