Rektangulär luftvolymkontrolldämpare

DeFa rektangulära luftvolymkontrollspjäll används för att reglera luftflödet i kvadratiska och rektangulära kanalsystem. Produktlinjen omfattar både manuella och motoriserade versioner, med standardstorlekar från 100×100 mm till 1000×1000 mm. Anpassade mått, flänstyper och ytfinish kan levereras baserat på projektkrav. Dessa spjäll är tillverkade av Shengyuan Technology under varumärket DeFa, ett företag med över 20 års erfarenhet av miljökontrollutrustning och högspänningssystem.

Spjällen är lämpliga för luftbalansering, zonkontroll och luftflödesjustering i VVS-system, renrum och industriell ventilation. Materialalternativ inkluderar kolstål, 201 rostfritt stål, 304 rostfritt stål och 316 rostfritt stål, vilket gör att produkten kan matcha olika installationsmiljöer och behov av korrosionsbeständighet.

Allmänna specifikationer

Standardstorlek tillgänglig

Följande tabell listar vanliga rektangulära dimensioner. Andra storlekar kan tillverkas på begäran. Mått uttrycks som bredd × höjd i millimeter.

Obs: Listan ovan återspeglar typisk produktionskapacitet. För mått som inte anges, vänligen kontakta vårt tekniska team med önskad bredd och höjd. Stora storlekar kan kräva förstärkta blad och ställdon med högre vridmoment.

Materialval

• Kolstål:Ekonomiskt alternativ för allmän inomhusventilation. Galvaniserad eller pulverlackerad yta ger grundläggande korrosionsskydd.
• 201 rostfritt stål:Lämplig för milda korrosiva miljöer, såsom kök eller allmänna industriavgaser med måttlig luftfuktighet.
• 304 rostfritt stål:Rekommenderas för fuktiga, kustnära eller livsmedelsbearbetningsmiljöer där god korrosionsbeständighet krävs.
• 316 rostfritt stål:Används i kemisk rökavgas, laboratorieventilation och marina applikationer där motståndskraft mot klorider och aggressiva kemikalier krävs.

Kontrollalternativ

Manuella dämpare

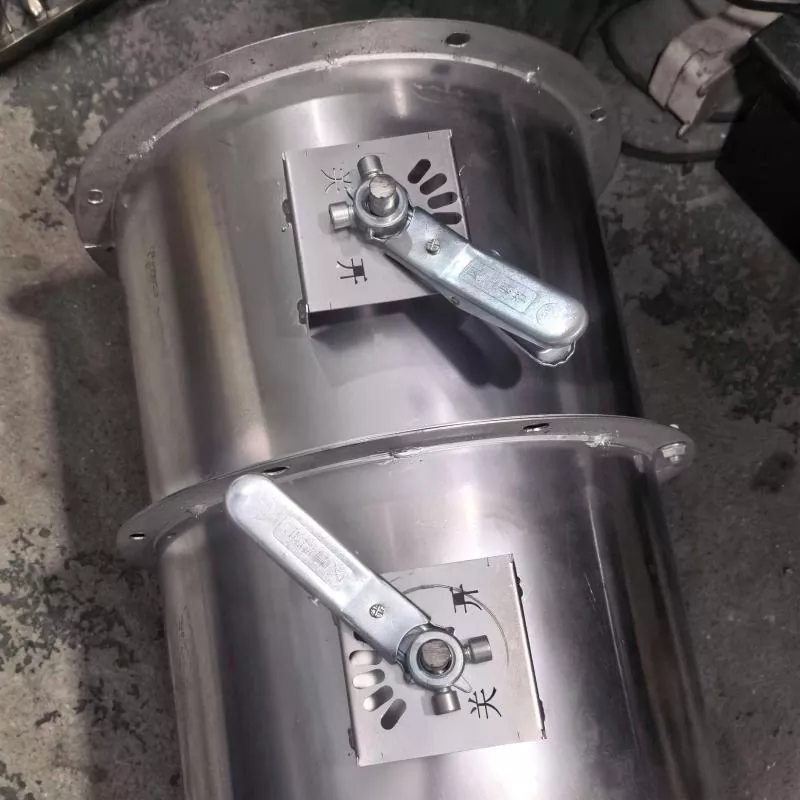

Manuella versioner är försedda med ett låsande kvadranthandtag eller ett handratt. Handtagets läge indikerar bladvinkel och kan låsas efter justering. Manuella spjäll används vanligtvis vid idrifttagning av systemet eller där luftflödesändringar är sällsynta.

Motoriserade dämpare

Elektriska ställdon är monterade direkt på spjällaxeln för automatisk luftflödesreglering. Modulerande ställdon accepterar 0-10V eller 4-20mA signaler, vilket gör att spjället reagerar på kommandon från byggnadsledningssystem. Tvålägesställdon finns också tillgängliga för enkel öppning och stängning.

Kombinerad manuell och motoriserad

Vissa ställdonmodeller har en manuell överstyrningsfunktion. Detta möjliggör lokal drift under driftsättning eller strömavbrott. Den kombinerade konfigurationen är användbar för underhåll och nödjustering.

Konstruktionsfunktioner

• Bladdesign:För mindre storlekar upp till cirka 300×300 mm används ett enda blad. Större storlekar använder flerbladskonstruktion för att minska bladavböjningen och förbättra luftflödeslikformigheten.
• Axelstöd:Självsmörjande nylon- eller bronslager minskar friktionen och eliminerar behovet av regelbunden smörjning.
• Tätning:Bladkantstätningar och rampackningar minimerar luftläckage i stängt läge. Läckageklass kan väljas utifrån projektkrav.
• Ytbehandling:Kolstålversioner kan vara galvaniserade, målade eller pulverlackerade. Rostfria versioner levereras med naturlig eller borstad finish.

Installationsvägledning

• Installera i en rak kanalsektion. En rak bana med 2 till 3 kanaldiametrar före och efter spjället säkerställer ett stabilt luftflöde och exakt kontroll.
• För manuella spjäll, tillhandahåll åtkomstutrymme för handtagsrörelse och positionsavläsning.
• För motoriserade spjäll, bekräfta ställdonets rotationsriktning innan den slutliga elektriska anslutningen.
• Använd flexibla anslutningar där kanalvibrationer kan överföras till spjället.
• För flänsförsedda modeller, dra åt bultarna jämnt för att förhindra kroppsförvrängning och tätningsläckage.

Underhåll och inspektion

• Kvartalsvis:Kontrollera knivens rörelse och ta bort damm från tätningar och knivkanter. Kontrollera att positionsindikatorerna stämmer överens med den faktiska bladvinkeln.
• Halvårsvis:Inspektera lagren med avseende på slitage och ställdonets vridmoment. Dra åt eventuella lösa fästen.
• Årligen:Utför fullt slagtest för motoriserade versioner. Byt ut slitna tätningar, korroderade delar eller åldrande ställdonbatterier om tillämpligt.

Vanliga frågor

Kan jag beställa ett rektangulärt spjäll i en storlek som inte anges i tabellen?

Ja. Anpassade mått är tillgängliga. Ange exakt bredd och höjd, plus eventuella speciella krav på flänstyp eller material. Vårt ingenjörsteam kommer att bekräfta genomförbarheten och lämna en offert.

Hur väljer jag mellan manuell och motoriserad styrning?

Manuella spjäll är lämpliga för fast injustering där justeringar endast görs vid idrifttagning. Motoriserade spjäll behövs när luftflödet måste ändras automatiskt baserat på sensorer eller ett byggnadsledningssystem. Om du är osäker kan vi hjälpa dig att bedöma styrlogiken i ditt projekt.

Vilket material ska jag välja för ett köksavgassystem?

För köksavgaser med hög luftfuktighet och oljeånga rekommenderas normalt 304 rostfritt stål. Den motstår korrosion och är lätt att rengöra. För mycket aggressiva kemiska avgaser är 316 rostfritt stål det bättre valet.

Vilken information behövs för en offert?

Vänligen ange spjälldimensioner, material, styrläge (manuellt eller motoriserat), ställdonets spänning och signaltyp samt den erforderliga läckageklassen. Om anpassade flänsar behövs, inkludera flänsstandarden eller ritningen.

Är spjället lämpligt för utomhus- eller takinstallationer?

Ja. Välj en kropp i rostfritt stål och ett ställdon med IP54 eller högre skydd. Ett väderskydd över ställdonet rekommenderas också för att förlänga livslängden.

Vad är den typiska leveranstiden för standard- och anpassade storlekar?

Standardstorlekar är ofta tillgängliga inom 7 till 15 arbetsdagar. Anpassade storlekar och specialmaterial kan ta längre tid beroende på orderkvantitet och aktuellt produktionsschema. Vi tillhandahåller en leveransuppskattning vid varje offert.

Om Shengyuan Technology

Shengyuan Technology (DeFa-varumärket) har varit verksamt inom miljökontrollutrustning och högspänningssystem i mer än 20 år. Företagets tillverkning omfattar spjäll, luftreningsmoduler och högspänningsgeneratorer, som betjänar kunder i Nordamerika, Europa och Asien. Rektangulära luftmängdskontrollspjäll tillverkas under ett dokumenterat kvalitetsledningssystem, med dimensionsinspektion, materialspårbarhet och ställdonets funktionstester utförda före leverans.
