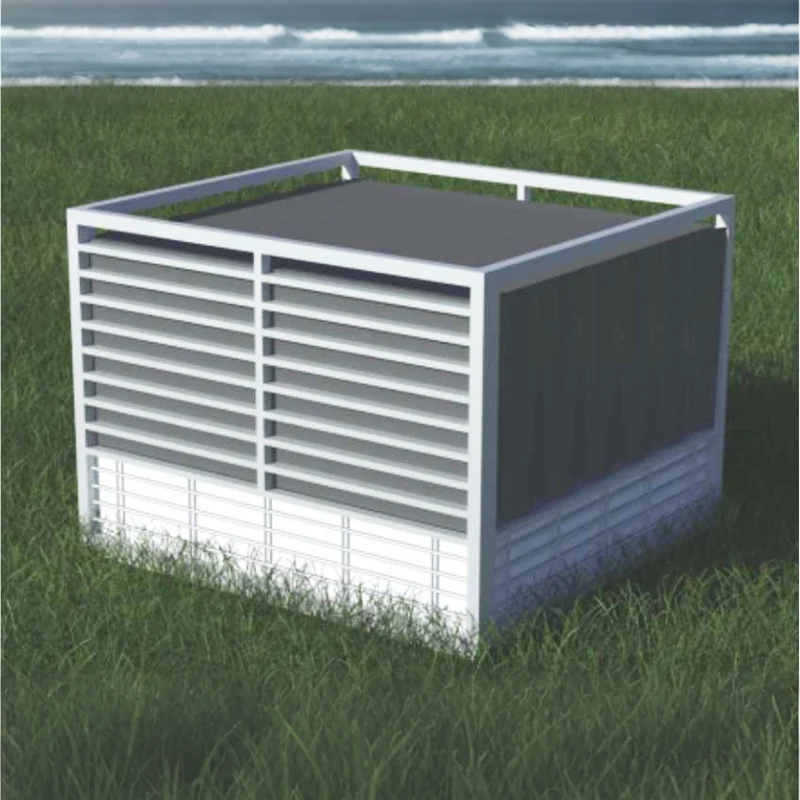

Tunnel Fresh Air Rening System

Tunnel Fresh Air Purification System är en specialiserad intelligent ventilations- och reningsutrustning utformad för slutna trafikutrymmen som motorvägar, stadstunneltunnel och bergstunnlar. Det fungerar som det centrala miljöstödjande systemet för smarta transporter.

Traditionella tunnlar förlitar sig enbart på jetfläktar för luftkonvektion och naturlig utspädning av föroreningar, som i grunden inte kan hantera fordonsavgas- och dammföroreningar. Detta leder till ackumulerade föroreningar inuti tunnlar, minskad sikt och avgasspill som stör omgivande samhällen. Tunnel Fresh Air Purification System integrerar mekanisk friskluftsersättning, högspänningselektrostatisk dammborttagning, skadlig gasfiltrering och intelligent övervaknings- och kontrollteknik. Den extraherar aktivt förorenad luft från tunnlar, utför djuprening av partiklar och skadliga gaser och återför ren luft till tunneln eller släpper ut den i enlighet med standarder. Genom att uppnå "rening på plats, cirkulerande frisk luft och ultralåga utsläpp", löser den fullständigt industrins smärtpunkter med dålig ventilation, allvarliga föroreningar, hög energiförbrukning och betydande störningar i slutna tunnlar, vilket gör den till standardutrustning för moderna gröna smarta tunnlar.

Verksamhetsprincip

Systemet etablerar ett omfattande nätverk av luftkanaler som använder axialfläktar och jetfläktar för att samla upp mycket förorenad luft från tunnlar.

Luften passerar sekventiellt genom:

1. Primär filtreringsmodul: Tar bort stora dammpartiklar och skräp

2. Elektrostatisk utfällningsmodul med hög spänning: Fångar upp fina partiklar

3. Gasadsorptions- och nedbrytningsmodul: Behandlar skadliga gaser

Den tar effektivt bort trafikrelaterade föroreningar inklusive PM2.5, PM10-damm, fordonsavgaser, kväveoxider, kolmonoxid och VOC. Renad ren luft återinförs i tunneln för att kontinuerligt ersätta förorenad luft. Systemet justerar intelligent luftvolym och reningsnivåer för att anpassa sig till komplexa förhållanden som trafikflödesfluktuationer, dag-natt temperaturskillnader och väderförändringar, vilket säkerställer 24/7 överensstämmelse med tunneltrafikmiljön och den omgivande luftkvaliteten.

Kärnfördelar

1. Omfattande djuprening för komplexa trafikföroreningar

Tunnelföroreningar består av fordonsavgaser och däckdamm, vilket skapar en blandad förorening av partiklar och skadliga gaser som traditionell ventilation bara kan späda ut men inte eliminera. Tunnel Fresh Air Purification System använder kompositreningsteknik med högspännings elektrostatisk dammborttagning och specialiserade gasfiltreringsmoduler. Den fångar upp ultrafint damm så lite som 0,01 μm och uppnår över 85 % reningseffektivitet för PM2,5 och PM10. Den adsorberar och sönderdelar också specifikt kväveoxider, kolmonoxid och avgaslukter, vilket förbättrar tunnelns sikt övergripande, eliminerar sikthinder vid körning orsakade av dis och rökansamling, avsevärt förbättrar trafiksäkerheten i tunneln och åtgärdar helt den ofullständiga reningsbegränsningen av traditionell ventilation.

2. Intelligent dynamisk reglering med betydande energibesparingar

Traditionella tunnelfläktar arbetar med full kapacitet 24/7, vilket resulterar i extremt hög energiförbrukning och resursslöseri. Detta system är utrustat med en intelligent IoT-övervakningsplattform med högprecisionssensorer som samlar in kärndata i realtid 24/7, inklusive tunneltrafikflöde, sikt, koncentrationer av skadlig gas, temperatur och luftfuktighet. Baserat på intelligenta algoritmer justerar den dynamiskt fläkthastighet, reningsluftvolym och driftsnivåer. Den ökar automatiskt effekten för intensiv rening under högtrafiktimmar och föroreningsöverskridanden, och går in i lågeffektstandby under lågtrafikperioder med god luftkvalitet. Jämfört med traditionella ventilationssystem med fast tillstånd uppnår den över 60 % omfattande energibesparingar, vilket avsevärt minskar elkostnaderna för tunneldrift på lång sikt och uppfyller kommunala krav på byggande av låga koldioxidutsläpp.

3. Förbrukningsfri Långtidsdrift med extremt låga underhållskostnader

Kärnreningsenheten använder tvättbara elektrostatiska metallplattor utan engångsförbrukningsartiklar som HEPA-filter, vilket helt undviker nackdelarna med traditionell filtreringsutrustning inklusive frekvent filterbyte, igensättning, mögeltillväxt och sekundär förorening. När tallrikar samlar på sig damm och smuts kan de återanvändas efter automatisk rengöring av utrustningen eller manuell tvätt och torkning. Kärnkomponenter är återvinningsbara för livslång användning utan kostnad för förbrukningsmaterial. Utrustningen har en robust struktur med vindbeständighet och åldringsbeständighet, anpassad till de tuffa förhållandena med högt damm, hög luftfuktighet och 24/7 oavbruten drift i tunnlar. Med extremt låga felfrekvenser som endast kräver kvartalsvis rutinunderhåll, minskar det avsevärt arbets- och materialdriftskostnader för kommunala tunnlar.

4. Rening på plats med ultralåga utsläpp för att eliminera avgasstörningar

Traditionell tunnelventilation leder direkt ut högkoncentrerat avgas och damm till områden runt tunnelingångar och -utgångar, vilket lätt orsakar grumlig luft, stickande lukter och långvarig förorening av omgivande bostadsområden och kommunala vägar, vilket leder till klagomål från boende. Tunnel Fresh Air Purification System använder ett "inre cirkulationsrening + kompatibel utsläpp"-läge, där tunnelförorenad luft renas före utsläpp. Innehållet av föroreningar i utsläppt luft minskar kraftigt, vilket helt uppfyller kommunala miljöskyddsnormer. Det löser i grunden problem med tunnelavgasspill, dammstörningar och omgivande luftföroreningar, och skapar gröna och miljövänliga tunnlar som är lämpliga för byggande i stadskärnområden.

5. Exceptionell anpassningsförmåga med flexibel konstruktion och eftermontering

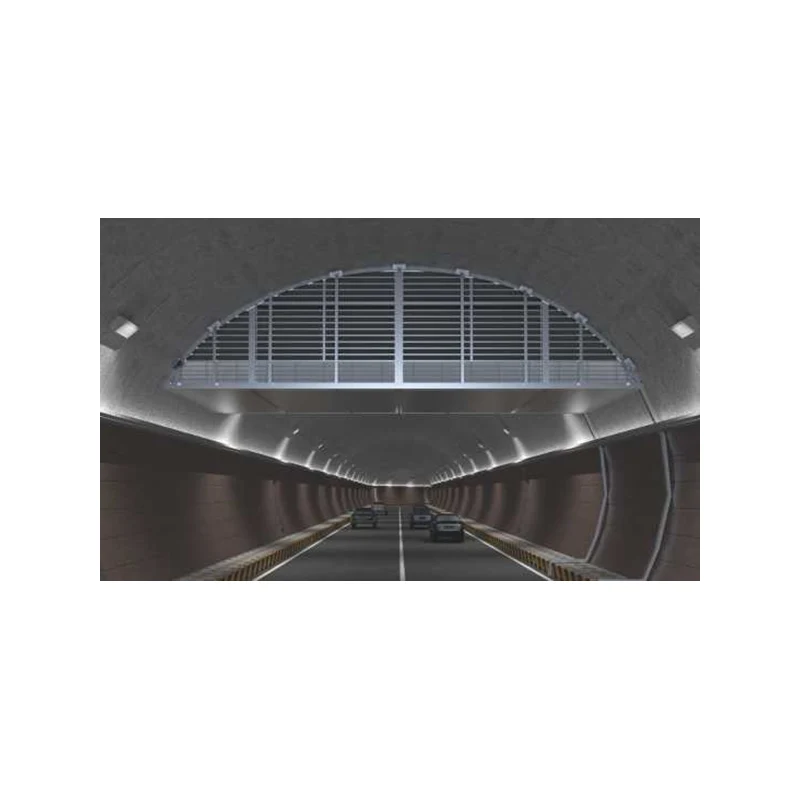

Systemet stöder flera installationsmetoder inklusive schaktinbäddade, tunneltaksmonterade och maskinrumscentraliserade typer, vilket inte kräver några större modifieringar av tunnelns huvudstruktur. Det är kompatibelt med både nya tunnelprojekt och eftermontering av befintliga gamla tunnlar. Utrustningsmatriser kan konfigureras flexibelt baserat på tunnellängd, trafikvolym och tvärsnittsarea. Med enstaka enheter med högt luftflöde och länksystem med flera enheter för full täckning, uppnår den omfattande ersättning och rening av frisk luft utan döda vinkel för både korta stadstunnel under gångtunnel och långa motorvägstunnlar i berg, vilket erbjuder utmärkt kompatibilitet och anpassningsförmåga.6. Förbättrad trafikmiljö och förbättrad körsäkerhet Som slutna eller halvslutna trafikutrymmen är tunnlar utsatta för rök- och avgasansamlingar som minskar sikten och orsakar obehag i bröstet för förare och passagerare, vilket lätt leder till trafikolyckor. Systemet cirkulerar och renar kontinuerligt luft, upprätthåller frisk tunnelluft och stabil utmärkt sikt, eliminerar döda vinklar för körsyn, minskar avsevärt förekomsten av påkörningar bakifrån och andra olyckor, samtidigt som körkomforten förbättras och säker, effektiv och regelbunden tunneldrift säkerställs.

Tekniska fallstudier

Fall 1: Beijing Guangqu Road Yuntong-tunneln - ombyggnad med ultralåga utsläpp i stadskärnområdet

Beijing Guangqu Road Yuntong-tunneln är en stadskärna, arteriell gångtunnel med tung och tät trafik. Under traditionellt ventilationsläge skapade kraftig avgasansamling vid tunnelingångar och -utgångar, låg sikt och framträdande störningar i avgasöverflödet ett betydande miljötryck. Projektet antog ett standardiserat tunnelreningssystem för frisk luft med tredubbla reningsstrukturer: primärfiltrering, elektrostatisk utfällning och kvävedioxidgasfiltrering, parat med axialfläktar med hög effekt. Varje uppsättning utrustning har en maximal reningsluftvolym på 180 kubikmeter per sekund. Systemet är utrustat med en tidsinställd intelligent manövreringsmekanism som fokuserar på morgon- och kvällstrafik och täta trafikperioder på dagen, vilket ger dynamisk tunnelluftrening dygnet runt.

Efter implementeringen reducerades PM2.5 och svävande damm inuti tunneln avsevärt, sikten förbättrades avsevärt och körsikten blev tydlig. Tester visade över 85 % minskning av luftföroreningar från tunnelavgaser, vilket uppnådde helt överensstämmande utsläpp. Det löste helt problem med avgaslukt, luftföroreningar och omgivande klagomål från boende vid tunnelingångar och -utgångar. Det intelligenta start-stopp- och on-demand-driftläget gav enastående energibesparingar jämfört med det ursprungliga fläktsystemet, med bekväm drift och underhåll, och blev ett riktmärke för grön reningstransformation av stadstunnlar i Peking.

Fall 2: Hong Kong Central Kowloon Route Tunnel - Ultra-High Airflow Comprehensive Purification Project

Hong Kong Central Kowloon Tunnel är en stor stadsarteriell tunnel med extremt hög trafikbelastning och stränga krav på luftreningskapacitet, stabilitet och miljöstandarder. Projektet distribuerade 9 uppsättningar storskaliga tunnelreningssystem för frisk luft som integrerade fyra kärnteknologier: högeffektiv elektrostatisk filtrering, avlägsnande av skadlig gas, automatisk rengöring och intelligent övervakning. Systemets totala bearbetningsluftvolym når 8,1 miljoner kubikmeter per timme, vilket möjliggör högfrekvent omfattande cirkulationsrening av tunnelluft.

Utrustningen är beroende av ett intelligent övervakningssystem för att länka trafikflödesdata i realtid med luftkvalitetsdata, och dynamiskt justera driftseffekten för att eliminera ineffektiv energiförbrukning. Den elektrostatiska högspänningsmodulen fångar effektivt upp ultrafint damm och avgaspartiklar, medan den dedikerade adsorptionsmodulen bryter ner skadliga gaser. I kombination med automatisk rengöringsfunktion säkerställer den en långsiktig stabil drift utan prestandaförsämring. Efter att projektet slutförts förvandlade den helt det traditionella passiva utspädningsventilationsläget för tunnlar, vilket uppnådde aktiv rening och överensstämmelse på plats. Tunnelns inre luftkvalitet förblir genomgående utmärkt, och luftföroreningsproblemen i omgivningen är helt lösta, vilket gör det till ett globalt riktmärkeprojekt för ultrastorskalig tunnelrening av friskluft.

Fall 3: Nanjing Caochangmen Tunnel - 5G Smart Green Tunnel Demonstration Project

Som en viktig urban demonstrationstunnel med fokus på intelligent och grön drift, tog Nanjing Caochangmen-tunneln upp smärtpunkter med innesluten föroreningsackumulering och hög energiförbrukning genom att installera matris-typ utrustning för friskluftsrening av tunnel i omgångar. Systemet har en innovativ högspänningsmodul för rening av elektriska fält av kolnanorör kombinerat med 5G IoT intelligent styrteknik, som exakt filtrerar olika trafikföroreningar inklusive PM2.5, PM10, kväveoxider och VOC, med stabil omfattande reningseffektivitet på över 80 %.

Utrustningen har intelligent adaptiv funktion, automatisk start/stopp och justering av nivåer baserat på tunnelfuktighet och föroreningskoncentration. Den stängs automatiskt av för energibesparing i miljöer med låg förorening och hög luftfuktighet, vilket avsevärt minskar ineffektiv energiförbrukning. Efter omvandling finns det ingen avgaslukt eller rökansamling i tunneln, och sikten förblir optimal hela tiden, med en betydande minskning av antalet trafikolyckor. Dessutom kräver utrustningen inget frekvent underhåll, bara regelbundet enkelt underhåll för långvarig drift. Det valdes framgångsrikt ut som ett av Jiangsu-provinsens topp tio gröna transportinnovationsfall, vilket ger en mogen modell för urban smart tunnelomvandling.

Fall 4: Beijing East Sixth Ring Road Tunnel - Ventilations- och reningsuppgradering för åldrande tunnel

Beijing East Sixth Ring Road Tunnel är en viktig stadstrafiktunnel som har varit i drift under lång tid. Den ursprungliga traditionella ventilationsutrustningen uppnådde endast luftkonvektion utan att rena avgaser och damm, vilket ledde till långvariga problem med grumlig intern luft, kraftig dammansamling och överdriven utsläppsförorening. Denna uppgradering installerade heltäckande Tunnel Fresh Air Purification System med hjälp av en axelinbäddad installation med treskiktsreningssystem: primärfiltrering, elektrostatisk djupdammborttagning och gasfiltrering.

Efter uppgraderingen filtrerar systemet stabilt över 80 % av partiklar och skadliga föroreningar som kväveoxider. Tunnelns friskluftscirkulationseffektivitet förbättrades avsevärt, vilket helt löste problem med otillräcklig luftvolym, bristande rening och hög energiförbrukning i det ursprungliga ventilationssystemet. Utrustningen fungerar stabilt med lågt ljud och anpassar sig till tunneltrafiken dygnet runt. Det optimerade inte bara den interna trafikmiljön och förbättrade körsäkerheten utan också en genomgripande förbättrad luftkvalitet runt tunnelinfarter och -utgångar, vilket uppnådde anmärkningsvärda förnyelseeffekter för den åldrande tunneln med både praktisk och miljöskydd.

Slutsats

Tunnel Fresh Air Purification System bryter igenom de inneboende nackdelarna med traditionell tunnelventilation: "endast ventilation utan rening, hög energiförbrukning och hög förorening." Med sina sex kärnfördelar med komposit djuprening, intelligent energibesparande reglering, noll förbrukningsbart lågt underhåll, ultralåga miljöutsläpp, bred scenarieanpassning och ökad trafiksäkerhet, har det blivit kärnan som stödjande utrustning för intelligent och grön omvandling av moderna tunnlar.

Flera viktiga inhemska tunneltekniska fall verifierar till fullo att detta system effektivt löser kärnproblem, inklusive ansamling av tunnelavgaser, dammföroreningar, otillräcklig sikt, avgasstörningar och överdriven energiförbrukning. Det säkerställer inte bara säker och effektiv tunneltrafik och förbättrar körupplevelsen utan uppfyller också kommunalt miljöskydd och energibesparingskrav med låga koldioxidutsläpp. Anpassningsbar till alla scenarier av ny tunnelkonstruktion och åldrande tunneluppgradering, är den för närvarande den optimala lösningen för luftbehandling i trafiktunnlar med extremt högt tekniskt tillämpningsvärde och populariseringsutsikter.
