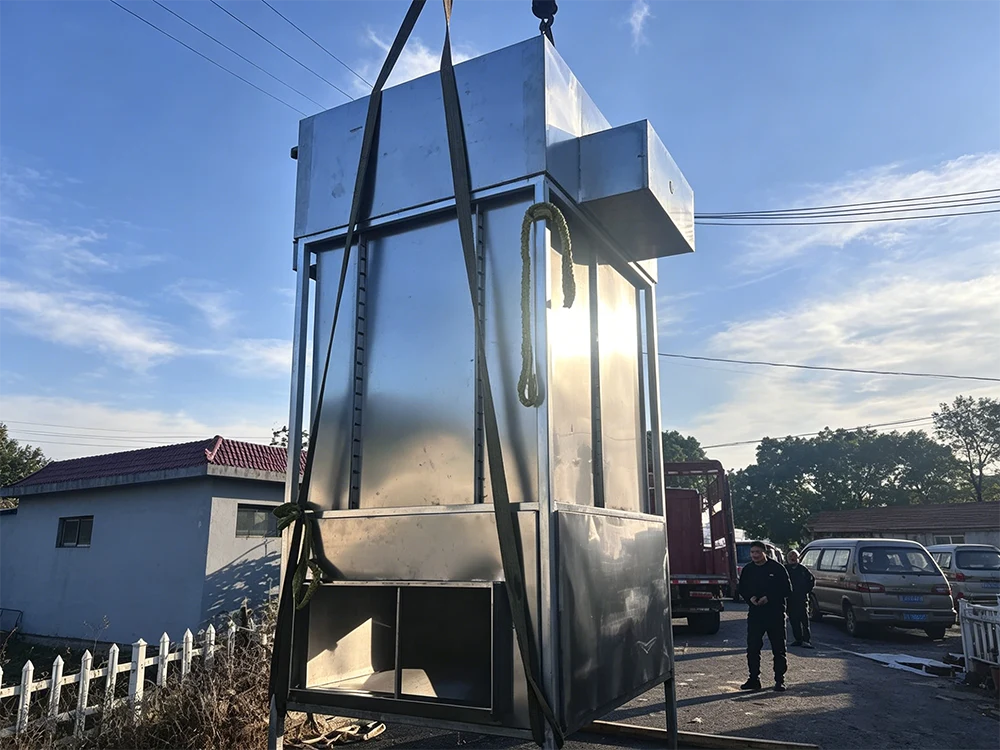

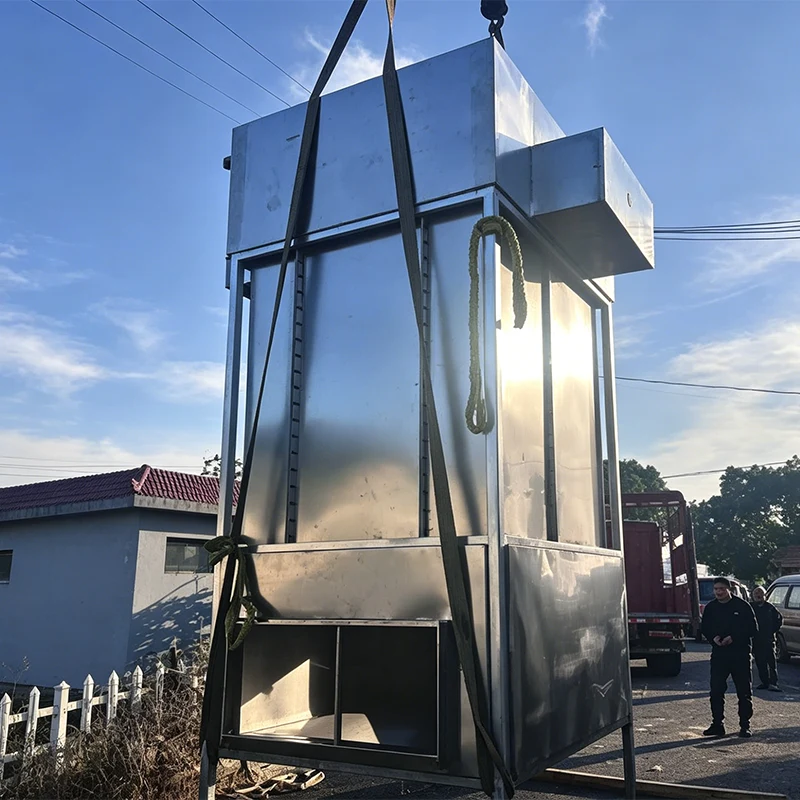

Utrustning för avfallsgasbehandling för härdningsprocess

Funktioner & fördelar Beskrivning

In machinery manufacturing, metallurgical processing, auto parts production and aerospace industries, the quenching process is a core procedure to enhance the hardness, strength and wear resistance of metal materials. However, this process generates large volumes of hazardous industrial waste gas containing volatile organic compounds (VOCs), oil fume, oil mist, toxic harmful gases and particulate matter. Direct emission of such waste gas will not only pollute the atmospheric environment, but also endanger the health of on-site operators, making VOCs treatment for quenching process a mandatory requirement for enterprises to achieve green production.

VårUtrustning för avfallsgasbehandling för härdningsprocessär en dedikerad miljöskyddslösning skräddarsydd för denna specifika avfallsgas. Integrerad med kärnteknologier, inklusive högtemperaturoxidation, spillvärmeåtervinning och högeffektiv rening, uppnår den noggrann avgasbehandling och standardutsläpp, uppfyller energibesparings- och miljöskyddsutvecklingskonceptet och ger ett gediget stöd för företags kompatibla produktion.

Kännetecken för släckning av spillgas och smärtpunkter för efterlevnad av industri

Till skillnad från vanlig industriell avfallsgas har avfallsgas från härdprocess unika egenskaper som konventionell behandlingsutrustning inte kan hantera stabilt och effektivt, vilket är kärnan för företag:

Stora temperaturfluktuationer, hög oljehalt, komplexa komponenter och instabil VOC-koncentration;

Oljedimma och partiklar orsakar lätt blockering och korrosion av behandlingsutrustning, vilket påverkar långsiktig driftstabilitet;

Blandade giftiga komponenter kräver grundlig nedbrytning för att uppfylla stränga emissionskrav.

I Kina har implementeringen av obligatoriska standarder inklusive GB 16297-1996 Integrated Emission Standard of Air Pollutants och GB 37822-2019 Control Standard for Unorganized Emission of Volatile Organic Compounds satt strikta gränser för utsläpp av VOC, oljerök och partiklar från härdningsprocessen. Icke-kompatibla utsläpp kommer att medföra enorma juridiska och operativa risker för företag, vilket skapar en akut efterfrågan på en dedikerad, stabil och effektiv lösning för släckning av avfallsgaser.

Riktad processdesign av utrustning för släckningsprocess avfallsgasbehandling

För att ta itu med de unika egenskaperna hos härdning av avfallsgas, använder vår avfallsgasbehandlingsutrustning för härdningsprocess en kombinerad "Förbehandling + Core RTO Oxidation + Waste Heat Recovery"-process, med Regenerative Thermal Oxidizer (RTO) som kärnbehandlingsenhet. Denna design anpassar sig perfekt till behandlingskraven för att släcka avfallsgaser och uppnår de dubbla målen med grundlig avgasförbränning och fullständig nedbrytning av föroreningar.

Denna processdesign löser kärndefekterna hos konventionell utrustning: förbehandlingslänken eliminerar oljedimma och partiklar för att skydda kärn-RTO-systemet, RTO-enheten uppnår grundlig nedbrytning av VOC och skadliga komponenter, och spillvärmeåtervinningssystemet realiserar energiåtervinning, helt balanserar reningseffektivitet, driftstabilitet och energisparande prestanda.

Kärnkomponenter och funktionella enheter

Avfallsgasbehandlingsutrustningen för härdningsprocessen består av fem synergistiska funktionella enheter, som säkerställer hög effektivitet, stabilitet och säkerhet för hela avfallsbehandlingsprocessen:

Förbehandlingssystem

Förbehandlingssystemet är grunden för en stabil drift av hela utrustningen. Det används huvudsakligen för att avlägsna oljedimma, partiklar och fukt i släckande avfallsgaser, vilket förhindrar att sådana föroreningar kommer in i kärnoxidationssystemet och orsakar utrustningsblockering, korrosion eller minskad reningseffekt.

Utrustad med cyklonseparatorer, högeffektiva filter och demister;

Uppnår över 95 % avlägsnande av oljedimma och partiklar genom fysisk avlyssning och filtrering;

Lägger en solid grund för efterföljande högtemperaturoxidationsbehandling och förlänger livslängden för kärnkomponenter.

RTO Core Oxidation System

RTO-kärnoxidationssystemet är kärnlänken för att uppnå högeffektiv rening, med kärnkomponenter inklusive regenerativ keramik, förbränningskammare och precisionsväxlingsventiler.

Regenerativ keramik:Som utrustningens "värmeenergilagringskärna" är den gjord av högtemperaturbeständigt och korrosionsbeständigt keramiskt bikakematerial, med stor specifik yta, utmärkt värmeledningsförmåga och lång livslängd. Det kan upprepade gånger slutföra värmeabsorptions- och frigöringscykeln under högtemperaturmiljö, vilket är nyckeln till att återvinna spillvärme. Den förbehandlade släckningsgasen förvärms först av den regenerativa keramen, med hjälp av den lagrade spillvärmen för att höja avfallsgastemperaturen nära oxidationstemperaturen, vilket kraftigt minskar energiförbrukningen som krävs för efterföljande högtemperaturuppvärmning.

Högtemperaturoxidationskammare:Förbränningskammaren kontrollerar temperaturen exakt mellan 850 ℃ och 950 ℃. Efter förvärmning kommer avgasen in i kammaren och blandas helt med syre i högtemperaturmiljön. VOC, oljerök och andra organiska föroreningar är fullständigt knäckta och oxiderade, för att slutligen omvandlas till ofarlig koldioxid (CO₂) och vatten (H₂O), vilket i grunden eliminerar föroreningsrisker. En liten mängd giftiga och skadliga gaser i den släckande avgasen kan också sönderdelas till ofarliga ämnen i denna högtemperaturmiljö.

Utrustningen antar en struktur med flera kammare. Genom exakt ventilomkopplingskontroll realiserar den en kontinuerlig cykel av luftintag, värmelagring, spolning och utblåsning, vilket undviker utsläpp av oreagerad avfallsgas under ventilbyte, vilket ytterligare förbättrar reningseffektiviteten och säkerställer en avlägsningshastighet av VOC på över 99 %.

System för spillvärmeåtervinning

Återvinning av spillvärme är kärnfördelen med utrustningen, och också nyckeln för företag att minska produktionskostnaderna och realisera energiåtervinning.

Släckningsprocessen i sig förbrukar en stor mängd värmeenergi, medan RTO-systemet genererar massiv högtemperaturrökgas under oxidation, som innehåller enorm termisk energi som skulle gå till spillo om den direkt släpps ut;

Utrustningen återvinner helt termisk energi från högtemperatur rökgas genom regenerativ keramik. Å ena sidan förvärmer den inkommande släckningsgas för att minska förbrukningen av extra bränsle; å andra sidan kan den återvunna spillvärmen omvandlas till ånga genom en spillvärmepanna, eller till varmvatten genom en värmeväxlare, som direkt kan användas för härdning av processvärme, verkstadsuppvärmning och andra produktionslänkar, vilket förverkligar kaskadutnyttjande av energi;

Utrustningen kan uppnå en värmeåtervinningseffektivitet på över 95 %. När VOC-koncentrationen i avfallsgasen når ett visst värde, kan värmen som genereras av oxidationsreaktionen realisera "självförsörjande förbränning" utan ytterligare hjälpbränsleförbrukning, vilket kraftigt minskar företagens energikostnader och miljöbehandlingskostnader.

Intelligent kontroll och onlineövervakningssystem

Utrustningen är utrustad med ett komplett online-övervaknings- och automatiskt kontrollsystem, som i realtid kan övervaka nyckelparametrar såsom inlopps- och utloppsgaskoncentration, förbränningskammartemperatur, regenerativ keramisk temperatur och utrustningens driftstryck. När parametrarna fluktuerar justerar systemet automatiskt drifttillståndet och hanterar utrustningsfel i tid, vilket säkerställer kontinuerlig och stabil drift av utrustningen och stabil standardutsläpp av behandlad avfallsgas, vilket hjälper företag att undvika risker för miljöefterlevnad.

Avgassystem

Avgassystemet ansvarar för att släppa ut den renade och kylda rena rökgasen genom skorstenen efter överensstämmelseverifiering, med en rimlig design för att säkerställa ett stabilt luftflöde och inget mottryck, vilket stödjer en kontinuerlig och stabil drift av hela behandlingssystemet.

Slutför driftprocessen med sluten slinga

Driftsprocessen för avfallsgasbehandlingsutrustningen för härdningsprocessen är tydlig och överskådlig, kopplar perfekt ihop alla kärnfunktioner och kan delas in i fyra steg:

1. Förbehandlingsstadium:Industriell avfallsgas som genereras av härdningsprocessen kommer in i förbehandlingssystemet genom den inducerade dragfläkten för att avlägsna oljedimma, partiklar och fukt;

2.Förvärmning och spillvärmeåtervinning:Den förbehandlade rena avgasen kommer in i RTO-regenerativkammaren och förvärms till över 700 ℃ av den regenerativa keramen;

3. Högtemperaturoxidationsstadium:Den förvärmda avgasen kommer in i förbränningskammaren, fullbordar högtemperaturoxidation och avgasförbränning vid 850 ℃-950 ℃, med VOC och andra föroreningar helt sönderdelade till ofarliga ämnen;

4. Värmelagring och standardutsläppssteg:Den renade högtemperaturrökgasen kommer in i en annan regenerativ kammare, överför värme till den regenerativa keramen för lagring och den kylda rena rökgasen släpps ut genom skorstenen upp till standard. Den återvunna spillvärmen återanvänds i produktionslänken för att realisera energiåtervinning.

Breda tillämpningsscenarier

Vår utrustning för avfallsgasbehandling för härdningsprocesser är huvudsakligen tillämplig på industrier som använder härdningsprocesser, inklusive maskintillverkning, metallurgisk bearbetning, tillverkning av bildelar, flyg, etc. Den kan anpassas till härdning av produktionslinjer av olika skalor och typer, och uppnå effektiv behandling av avfallsgas som genereras genom både kontinuerlig kylning och batchsläckning.

Tillverkning av bildelar:För oljehaltig spillgas och VOC som genereras under härdning av växlar, axlar och andra delar, kan utrustningen uppnå standardkompatibla utsläpp, och den återvunna spillvärmen kan användas för att släcka oljeuppvärmning, vilket sparar en stor mängd naturgasförbrukning för företag varje år;

Metallurgisk industri:För högtemperaturavfallsgas som genereras av stålhärdning uppnår utrustningen inte bara standardutsläpp, utan återvinner också spillvärme för verkstadsuppvärmning, vilket ger ett effektivt energiutnyttjande;

Maskin- och flygindustrin:För att släcka avfallsgas som genereras vid tillverkning av mekaniska basdelar och flygkomponenter kan utrustningen uppnå stabil och effektiv rening, vilket hjälper företag att uppfylla strikta miljöskyddskrav.

Energibesparing, miljöskydd och företagsvärde

Mot bakgrund av Kinas "dubbla kol"-mål och allt strängare miljöskyddsbestämmelser har avfallsgasbehandlingsutrustningen för härdningsprocessen enastående omfattande fördelar:

Högeffektiv rening och stabil efterlevnad:Genom den kombinerade "förbehandling + högtemperaturoxidation"-processen kan den heltäckande ta bort alla typer av föroreningar, inklusive VOC, oljerök, partiklar och giftiga skadliga gaser, och den renade avfallsgasen uppfyller helt nationella och lokala standarder för industriella avfallsgasutsläpp;

Överlägsen energibesparande prestanda:Med en värmeåtervinningseffektivitet på över 95 % minskar den kraftigt förbrukningen av hjälpenergi som naturgas och el. Den självförsörjande förbränningsfunktionen kan ytterligare eliminera ytterligare bränsleförbrukning, vilket kraftigt minskar företagens driftskostnader;

Ingen sekundär förorening och låga underhållskostnader:Utrustningen har en förbrukningsfri design, inget behov av frekvent utbyte av adsorptionsmaterial, vilket minskar genereringen av fast avfall och realiserar ofarlig och resursbaserad behandling av föroreningar. Den har lågt driftsljud, ingen sekundär förorening och kan anpassa sig till det kontinuerliga produktionsbehovet för härdningsprocessen;

Stöd Green Production & Compliance Operation:Det hjälper företag att lösa kärnproblemet med att släcka avgasrening, undvika miljömässiga efterlevnadsrisker, skapa en grön produktionsbild och uppnå en sammanslagning av ekonomiska, miljömässiga och sociala fördelar.

Med de allt strängare miljöskyddsbestämmelserna och förbättringen av företags medvetenhet om grön utveckling, har avfallsgasbehandlingsutrustning för härdningsprocessen blivit en oumbärlig miljöskyddsutrustning för relaterade industrier. Genom kontinuerlig teknisk uppgradering kommer vi att ytterligare förbättra behandlingseffektiviteten, sänka driftskostnaderna, ge ett starkare stöd till företag för att uppnå överensstämmelse med produktion och grön utveckling och bidra till en kontinuerlig förbättring av atmosfärens miljökvalitet.
